日本硬科技全产业链分析报告

核心发现

日本硬科技产业链的真正壁垒，不在终端整机品牌——索尼的消费电子产品、丰田的机器人或软银的投资组合——而在上游材料、核心设备与精密零部件构成的”卖铲人”链条。本报告系统梳理了73家日本核心企业，覆盖从L0基础材料到L8商业航天的8大层级，识别出3条核心传导链与三重垄断结构，为投资者提供了一个理解日本在全球AI算力、人形机器人、光通信三大赛道中不可替代性的完整分析框架。

产业链全景：8大层级呈现鲜明的”倒金字塔”特征——越靠近上游，日本企业的全球控制强度越高。L0基础材料层（15家）与L1半导体设备层（9家）合计24家企业构成了全球芯片制造的”物质前提”，L5机器人零部件层（11家）则构成了人形机器人关节的”日本锁”。全球任何一座先进晶圆厂的建成投产，都必须通过日本企业的”材料+设备”双重关卡。

3条核心传导链： - AI算力芯片封装链：味之素（ABF膜，全球垄断95-98%）→ 揖斐电（ABF载板，全球前二~21%）→ 英伟达H100/B200/GB200 → AI数据中心。味之素2026年5月宣布ABF膜涨价30%、产能扩50%，揖斐电宣布$32亿扩产2.5倍，供需缺口预计持续至2030年。 - 光通信/CPO链：住友金属矿山/信越化学（铌酸锂晶体）→ 富士通（铌酸锂调制器，全球垄断70%）→ 1.6T/3.2T光模块 → AI数据中心光互连。配合AGC玻璃光波导CPO与古河电工/住友电工特种光纤，日本构建了CPO的完整产业链条。 - 人形机器人关节链：纳博特斯克（RV减速器，全球~60%）+ 哈默纳科（谐波减速器）+ THK（直线导轨）+ 安川（伺服）+ 基恩士（机器视觉）= 特斯拉Optimus/波士顿动力关节模组核心瓶颈。

三重垄断结构： - 材料层垄断：味之素ABF膜95-98%、信越化学硅片~30%、JSR/TOK光刻胶前三、住友金属矿山铌酸锂晶体前三——没有这些材料，3nm芯片/AI封装/1.6T光模块无法制造。 - 设备层垄断：东京电子涂胶显影~90%（EUV Track 100%）、DISCO切割研磨70-80%、Advantest测试58%——台积电/三星/Intel扩建必买，无第二供应商。 - 精密零部件层垄断：纳博特斯克RV减速器~61%、哈默纳科谐波减速器82%、富士通铌酸锂调制器70%——人形机器人关节/光模块核心器件全球不可替代。

投资要点

基于”产业链传导映射分析框架”的四层方法论——层级映射法、传导链追踪法、垄断结构识别法、投资催化剂矩阵——本报告从12个细分赛道中识别出三层投资梯队：

1. 第一梯队（核心仓位）：ABF膜（味之素，涨价30-50%+产能扩50%）、半导体设备（东京电子/DISCO/Advantest，台积电CAPEX必买清单），确定性最高、催化剂最明确。
2. 第二梯队（卫星仓位）：硅片、光刻胶、ABF载板、MLCC、特种光纤——高确定性+中等弹性，受益于AI服务器和传统半导体扩产的双重驱动。
3. 第三梯队（期权仓位）：减速器（人形机器人从0到1）、玻璃基板CPO（2028-2030规模化）、铌酸锂调制器（全球仅三家）、卫星光通信与商业航天（长期结构性增长）——高弹性但时间窗口存在不确定性。

一句话总结

日本硬科技的真正壁垒，在上游材料（味之素/信越/JSR）→ 核心设备（东京电子/DISCO）→ 精密零部件（纳博特斯克/富士通）→ 特种材料（AGC玻璃基板/铌酸锂晶体）的”卖铲人”链条。这条链条从ABF膜到ABF载板，从铌酸锂晶体到铌酸锂调制器，从特种玻璃到玻璃基板CPO，构成了日本在全球AI算力、人形机器人、光通信三大赛道中最深层的不可替代性。

1. 产业链全景：8大层级与73家公司映射

日本硬科技产业链的真正壁垒，不在终端品牌——索尼的消费电子产品、丰田的机器人或软银的投资组合——而在上游那些鲜为人知的”卖铲人”企业。从味之素（Ajinomoto）的一层ABF绝缘薄膜，到纳博特斯克（Nabtesco）的一枚RV减速器，再到富士通（Fujitsu）的一块铌酸锂调制器，这些企业构成了全球AI算力、人形机器人与光通信三大赛道中最深层的不可替代性。本章将73家日本核心企业按8大层级进行系统映射，建立后续传导链分析的完整产业坐标系。

1.1 层级架构与核心定位

1.1.1 从L0基础材料到L8商业航天的完整层级架构——日本硬科技的”金字塔底座”逻辑

日本硬科技产业链的层级架构呈现出鲜明的”倒金字塔”特征：越靠近上游基础层，日本企业的全球控制强度越高；越靠近下游系统与应用层，其份额和话语权越弱。这一结构并非偶然，而是1980年代日美半导体协议后日本企业战略转型的结果——当DRAM等终端产品遭遇贸易壁垒，日本企业将数十年积累的材料科学、精密制造与工艺Know-how向上游迁移，在半导体材料、核心设备与精密零部件领域形成了全球最深的技术护城河[^1^]。

8个层级可以划分为三大功能板块。上游基础板块包括L0基础材料层（15家）与L1半导体设备层（9家），合计24家企业构成了全球芯片制造的”物质前提”——没有信越化学的硅片、味之素的ABF膜、东京电子的涂胶显影设备，台积电、三星与Intel的先进制程产线将无法运转。中游功能板块包括L2电子材料层（7家）、L3芯片制造层（5家）、L4封装/载板层（4家），日本企业在MLCC等被动元件领域保持领先，但在逻辑芯片制造环节已退居二线。下游应用板块包括L5机器人零部件层（11家）、L6光通信层（7家）、L7玻璃基板层（6家）与L8商业航天层（9家），其中L5与L6是日本精密制造能力向机器人和光通信两大AI基础设施赛道的延伸，L7代表下一代封装材料的卡位战，L8则体现了日本政府主导与民间初创并行的太空探索布局[^2^]。

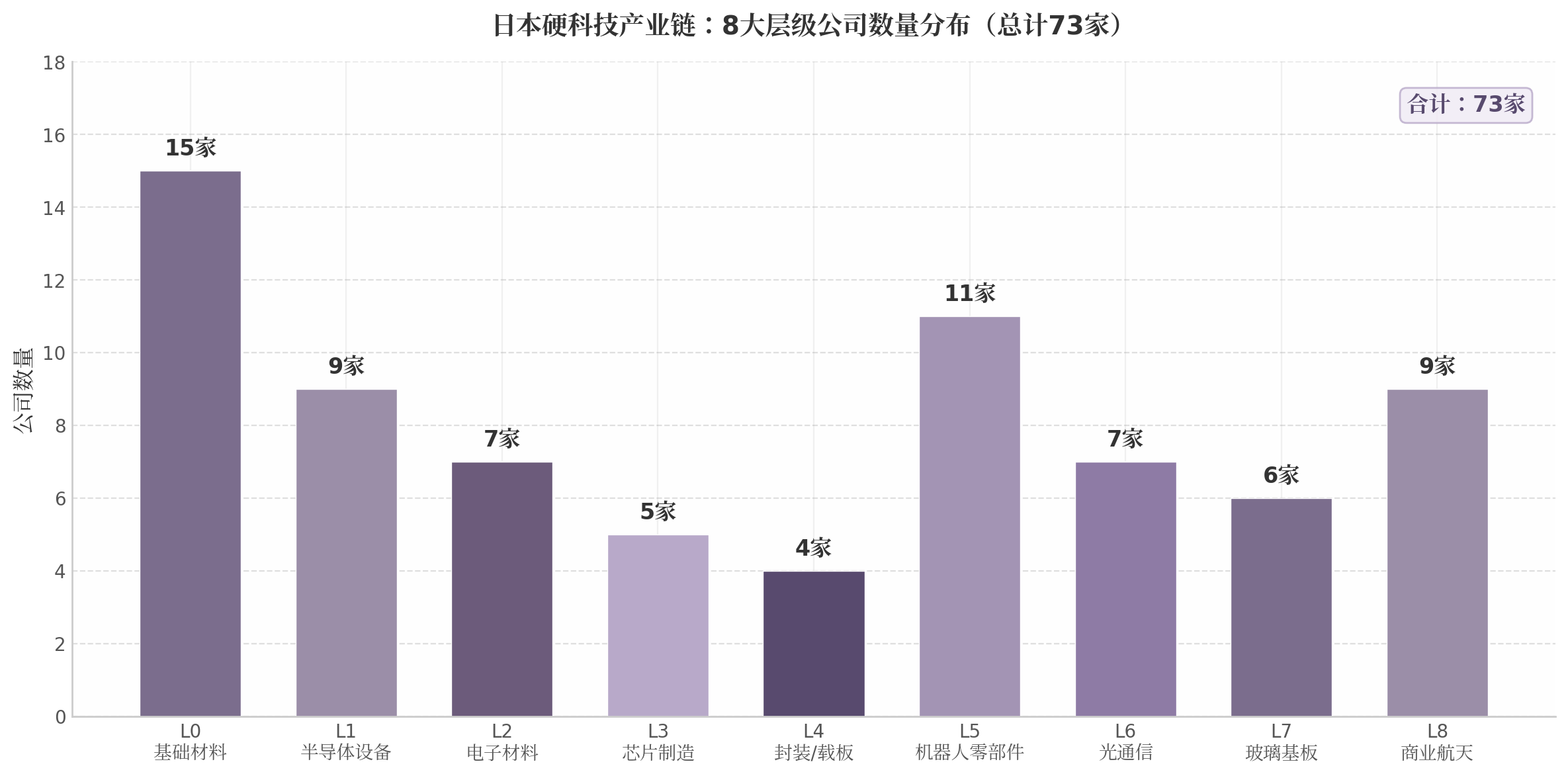

8大层级公司数量分布

从公司数量分布来看，L0基础材料层以15家居首，反映了日本企业在材料科学领域的广度优势；L5机器人零部件层以11家紧随其后，说明人形机器人产业链的零部件环节高度依赖日本供应；L1半导体设备层与L8商业航天层各有9家。值得注意的是，L4封装/载板层仅有4家，但揖斐电（Ibiden）与新光电气（Shinko Electric）在ABF载板领域的全球前二地位，使其成为AI芯片封装的核心瓶颈[^3^]。

1.1.2 各层级公司数量分布与产业链位置

表1：8大层级核心定位、控制强度与公司数量总览

上表揭示了一个核心规律：日本企业的不可替代性呈现”U型曲线”——在产业链最上游的材料与最精密的零部件环节控制强度最高，在中间的芯片制造环节相对弱势，在下游系统级产品中的影响力则因领域而异。L0与L1两个层级的合计控制强度超过80%，意味着全球任何一座先进晶圆厂的建成投产，都必须通过日本企业的”材料+设备”双重关卡[^4^]。L5机器人零部件层虽然公司数量最多（11家），但纳博特斯克与哈默纳科两家企业即占据了全球精密减速器市场约75%的份额，高度集中的竞争格局使日本人形机器人零部件的定价权难以撼动[^5^]。

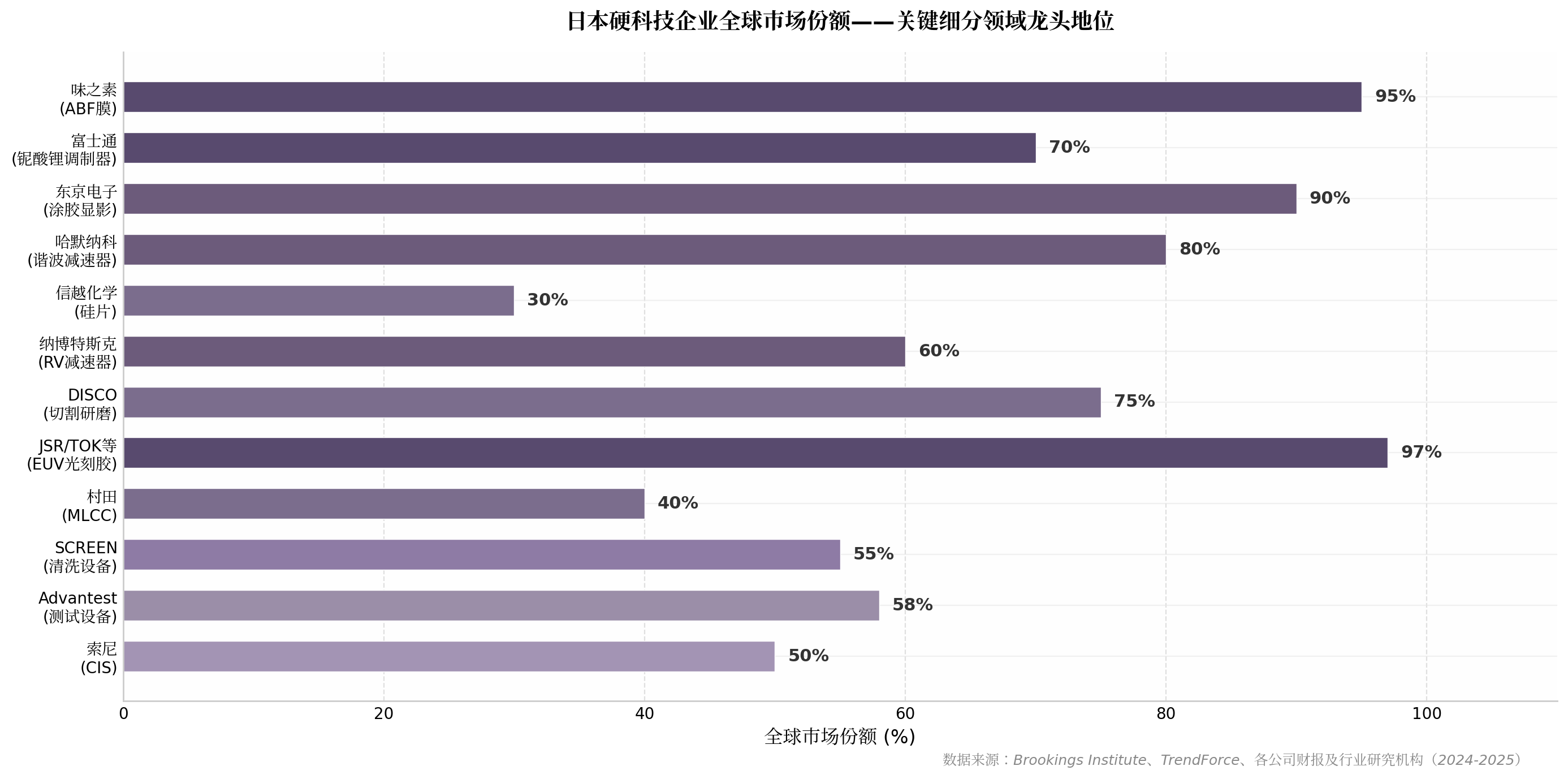

日本硬科技企业全球市场份额

1.2 L0基础材料层（15家）：全球垄断的材料基石

L0层是整个产业链的”地质层”——所有后续加工与制造活动都建立在这些材料之上。15家日本企业在硅片、光刻胶、ABF膜、特种气体、铌酸锂晶体与玻璃材料六大细分领域中，占据了压倒性的全球市场份额。

硅片：信越化学（Shin-Etsu Chemical）与胜高（SUMCO）两家企业合计控制全球12英寸硅片市场约53%的份额，其中信越化学以约30%的市占率位居全球第一，其硅片纯度达到11N级别（99.999999999%），是3nm及以下先进制程的唯一合格供应商[^6^]。全球五大硅片供应商中日本占据两席，但在大尺寸硅片市场的实际话语权远超份额数字——台积电、三星和Intel的12英寸硅片长协订单中，信越与SUMCO的供应占比超过60%[^7^]。

光刻胶：日本企业在半导体光刻胶领域的统治力堪称绝对。JSR、东京应化（TOK）、信越化学与富士胶片四家企业合计占据全球光刻胶市场约76%的份额[^8^]。在EUV（极紫外）光刻胶这一7nm以下制程的必需材料领域，日本企业的市占率接近97%，全球仅日本企业具备量产能力[^9^]。KrF光刻胶领域，TOK、信越化学、JSR的市占率分别为36.6%、25%、20%，合计达81.6%；ArF光刻胶领域，JSR、信越化学、TOK、住友化学合计占比亦达81%[^10^]。光刻胶的保质期仅6个月，无法长期囤货，这一物理特性使得日本光刻胶企业的供应链话语权进一步放大。

ABF膜：味之素（Ajinomoto）在全球ABF（Ajinomoto Build-up Film）材料市场的市占率超过95%[^11^]。这层厚度仅0.1毫米的绝缘薄膜是CPU、GPU等高端芯片FC-BGA封装基板的核心材料——从英伟达的Blackwell、Rubin到Intel的顶级CPU，几乎每一颗需要先进封装的高性能芯片都依赖味之素的产品。味之素围绕ABF申请了200多项全球核心专利，量产良率长期稳定在95%-98%，新进入者量产良率普遍卡在75%-85%，成本差距可达2-3倍[^12^]。2026年5月，味之素宣布ABF膜涨价至少30%，同时计划到2030年投资至少250亿日元将产能提升50%[^13^]。

特种气体：Resonac（原昭和电工Showa Denko）是全球最大的电子特种气体供应商之一，在刻蚀气体领域拥有极高市占率，其高纯氯气广泛应用于尖端逻辑芯片的刻蚀工艺[^14^]。大阳日酸（Taiyo Nippon Sanso）在超高纯气体纯化技术领域处于亚洲领先地位，是日系半导体供应链的核心气体供应商[^15^]。

铌酸锂晶体：信越化学与住友金属矿山（Sumitomo Metal Mining）两家企业占据全球大尺寸铌酸锂晶片市场约70%的份额，尤其在6英寸以上产品领域具有先发优势[^16^]。铌酸锂晶体是薄膜铌酸锂（TFLN）调制器的核心材料，而TFLN调制器是1.6T/3.2T光模块实现光电转换的必需器件。

表2：L0基础材料层核心公司全球地位与不可替代性分析

L0层的战略意义在于：其垄断地位并非基于资本规模或商业模式，而是建立在数十年材料科学积累之上的”时间壁垒”。信越化学的硅片技术源于1950年代起的持续研发，味之素的ABF膜从1996年研发到1999年量产经历了三年的工艺磨合，JSR的光刻胶配方经过二十余代迭代才达到今天的纯度水平。这种以十年为单位的研发周期，使得L0层的竞争格局在可预见的未来难以被颠覆。

1.3 L1半导体设备层（9家）：晶圆加工不可替代设备

L1层是日本硬科技产业链中技术密集度最高的环节之一。9家设备商在涂胶显影、测试、清洗、切割研磨、光刻机等关键工序中占据了全球半导体设备市场约30%的份额，仅次于美国的约35%，但在多个细分工序中实现了近乎垄断的控制[^17^]。

东京电子（Tokyo Electron, TEL）是全球第四大半导体设备制造商，其最核心的业务——涂胶显影（Coater/Developer）设备——在全球市场的市占率高达90-94%，形成了事实上的技术闭环垄断[^18^]。涂胶显影是光刻工艺的前置与后置步骤，负责将光刻胶均匀涂覆于晶圆表面并在曝光后进行显影，EUV光刻机（ASML）必须搭配东京电子的联机系统才能运行。Brookings Institution 2024年6月的报告指出，日本企业在全球半导体涂胶显影设备中的份额接近88%[^19^]。东京电子在蚀刻和薄膜沉积设备领域亦位居全球前三，FY2026营收预计约2.35万亿日元[^18^]。

DISCO Corporation在全球晶圆切割（Dicing）设备市场的市占率约70-80%，在研磨（Grinding）设备市场的市占率约60-70%[^20^]。切割与研磨是将晶圆加工成单个芯片的关键后道工序，随着先进封装（CoWoS、3D封装）对芯片减薄和精密切割的需求激增，DISCO的订单量持续走高。其营业利润率长期维持在40%以上，是全球半导体设备行业中盈利能力最强的企业之一[^21^]。

Advantest在全球半导体测试设备市场的市占率约58%，在存储器测试设备领域更是超过50%[^22^]。每一颗GPU、NAND闪存芯片和HBM堆叠在出厂前都必须经过Advantest的测试系统验证，AI芯片复杂度的提升直接导致测试时间成倍增长。Advantest的V93000 EXA Scale测试系统是当前AI芯片测试的行业标准，公司FY2025营收上修至1.07万亿日元，市值一度超过东京电子[^23^]。

SCREEN Holdings在全球晶圆清洗设备市场占据绝对领先地位——单片式清洗设备市占率约34.7%，批量式清洗设备市占率超过80%[^24^]。清洗工序在半导体制造流程中占比高达30-40%，SCREEN的专利技术可在纳米级尺度上去除颗粒同时最小化晶圆损伤，这一能力使其成为全球所有主流晶圆厂的必选供应商。

表3：L1半导体设备层核心公司全球市场份额与技术壁垒

L1层设备商的核心竞争逻辑在于”工序不可替代性”。与材料供应商不同，设备商的优势不仅体现在硬件本身，更体现在与下游晶圆厂共同开发的工艺配方（Recipe）上。台积电的3nm产线使用了东京电子的特定涂胶显影参数，三星的HBM产线采用了DISCO定制的切割流程——这些经过数年调试形成的工艺绑定关系，使得设备更换面临巨大的良率风险和时间成本，从而构成了比专利壁垒更为稳固的竞争护城河。

1.4 L2电子材料层（7家）：电路”自来水”

L2电子材料层被喻为电路”自来水”，因为这些被动元件和电子材料如同水厂供应自来水一般，被嵌入几乎所有电子设备中，使用者通常感知不到它们的存在，但断供将导致整个电子系统瘫痪。7家日本企业在MLCC（多层陶瓷电容器）、磁性材料、光掩膜、探针卡等领域维持着全球性领导地位。

MLCC领域是全球被动元件中规模最大、集中度最高的细分市场。村田制作所（Murata）以约40%的全球MLCC市占率稳居龙头，在高端AI服务器MLCC应用中，村田与三星电机合计占比约90%[^26^]。TDK以约5-7%的份额位居全球前五，但在汽车电子和工业级高端MLCC领域具有差异化优势[^27^]。太阳诱电（Taiyo Yuden）在小型高容MLCC领域技术领先，其产品可实现内部至少1000层的多层结构[^28^]。AI服务器对MLCC的需求正在重塑市场格局——单台AI服务器消耗的MLCC数量是传统服务器的约10倍，高盛预测2025至2030财年AI驱动下MLCC市场规模将增长约4.3倍[^29^]。

村田的战略重心已从消费电子转向汽车与AI基础设施。电动车使用的高端MLCC可达2,700-3,100颗，是智能手机的约10倍[^30^]。村田在车载MLCC市场占据约50%份额，其产品通过AEC-Q200车规认证，是特斯拉、丰田和比亚迪供应链的核心元件供应商。

旭化成（Asahi Kasei）在磁性材料、光掩膜基板和传感器领域拥有多元化布局。其光掩膜用石英基板是半导体光刻工艺的关键材料，与Toppan和Hoya共同主导全球光掩膜市场。旭化成在锂离子电池隔膜领域亦位居全球前列，虽然不属于本报告聚焦的半导体与硬科技赛道，但体现了日本化工巨头向电子材料延伸的能力边界。

L2层的产业意义在于其”刚需高频”特性。与光刻胶等仅在芯片制造环节使用的材料不同，MLCC等被动元件的应用横跨消费电子、汽车电子、工业控制、通信设备和AI服务器等所有终端市场。村田每月生产约1,000亿颗MLCC，这种超大规模量产能力本身就是一种竞争壁垒——新进入者不仅需要突破材料和工艺技术，还需要在良率和成本上达到同等规模才能实现经济性[^31^]。

1.5 L3芯片制造层（5家）：日本局部优势芯片

L3层是日本硬科技产业链中全球话语权相对较弱的环节，但在特定芯片品类中仍保持差异化竞争优势。5家企业分别聚焦于NAND闪存、CMOS图像传感器（CIS）、MCU（微控制器）和功率半导体，构成了日本”局部优势芯片”版图。

铠侠（Kioxia）是全球第三大NAND闪存供应商，市占率约14%[^32^]。铠侠前身是东芝存储器，2018年从东芝分拆后专注于NAND闪存和SSD业务，其 Yokkaichi 工厂群是全球最大的NAND生产基地之一。在AI数据中心对高容量存储的需求驱动下，铠侠与西部数据（Western Digital）联合开发的BiCS 3D NAND技术已推进至第8代，堆叠层数超过200层。

索尼半导体（Sony Semiconductor）是全球CMOS图像传感器（CIS）市场的绝对领导者，市占率约50%，遥遥领先于排名第二的三星（约20%）[^33^]。索尼在高端智能手机摄像头CIS领域的技术优势尤为突出——苹果iPhone、华为Mate系列和谷歌Pixel的旗舰机型均搭载索尼CIS。随着AI视觉在人形机器人和自动驾驶中的应用扩展，索尼的CIS技术正向汽车摄像头和工业视觉领域渗透。

瑞萨电子（Renesas Electronics）是全球MCU（微控制器）市场的领导者，由日立、三菱和NEC的半导体部门合并而成。瑞萨在车载MCU领域全球市占率约30%，是丰田、本田和大众等主流车企的核心供应商[^34^]。瑞萨2024年推出的Arm架构RA系列MCU瞄准物联网和边缘AI应用，与恩智浦（NXP）和英飞凌（Infineon）在32位MCU市场展开正面竞争。

L3层的战略特征可以用”失去制程、保住特色”来概括。日本企业在1990年代后逐步退出逻辑芯片制造的主赛道，但在NAND（存储）、CIS（感知）和MCU（控制）三类与物理世界交互密切的芯片中保持了竞争力。这三类芯片的共同特征是：制程节点相对成熟（多为28nm及以上），但对模拟电路设计、传感器融合和低功耗优化有特殊要求——这正是日本半导体设计传统的优势所在。

1.6 L4封装/载板层（4家）：AI芯片封装核心瓶颈

L4层虽然只有4家公司，但其在AI芯片供应链中的战略地位正在急剧上升。随着Chiplet（芯粒）架构和2.5D/3D先进封装的普及，封装基板从传统的”配角”变成了决定AI芯片性能的关键瓶颈。

揖斐电（Ibiden）是全球前三大封装基板制造商之一，在高端FC-BGA（倒装芯片球栅阵列）封装基板领域工艺技术占绝对优势[^35^]。揖斐电的下游客户涵盖Intel（第一大客户，收入占比超30%）、AMD、英伟达和台积电等半导体龙头。在ABF载板领域，揖斐电与新光电气合计约占全球市场份额的40%[^36^]。随着英伟达GB200/AMD MI350等新一代AI芯片对封装层数和线宽的要求指数级提升——ABF载板层数从传统的4-6层提升至16-20层以上——揖斐电的技术领先地位愈发关键。

新光电气（Shinko Electric）是日本第二大载板厂商，在FC-CSP（用于移动设备）和FC-BGA领域均有深厚积累，同时是英特尔和苹果的重要供应商[^35^]。新光电气在陶瓷封装基板（用于功率器件和射频模块）领域亦占据重要地位。公司计划投资约32亿美元扩产ABF载板产能2.5倍，以应对AI芯片需求的爆发性增长[^37^]。

L4层的产业逻辑在于”从ABF膜到ABF载板”的垂直传导：味之素在L0层供应ABF膜（>95%份额），揖斐电和新光电气在L4层将其加工成ABF载板（合计~40%份额），最终供应给英伟达、AMD和Intel的AI芯片封装。这条传导链的瓶颈正在从上游的ABF膜向下游的载板产能转移——味之素已宣布扩产50%，但揖斐电和新光电气的载板扩产周期更长、资本投入更大，ABF载板的供需紧张格局预计将持续至2027年以后[^38^]。

1.7 L5机器人零部件层（11家）：人形机器人关节”日本锁”

L5层是日本硬科技产业链中公司数量最多的层级（11家），也是人形机器人产业链中不可替代性最高的环节。从减速器到导轨、从伺服电机到机器视觉传感器，日本企业构成了人形机器人关节模组的核心供应体系。

纳博特斯克（Nabtesco）是全球RV减速器的绝对龙头，市占率约60%，在中/重负荷工业机器人领域市占率更高达90%[^39^]。RV减速器用于机器人底座、大臂等重负载关节，特斯拉Optimus的腰部旋转关节即采用纳博特斯克产品。公司计划至2030年新增减速器产能120万台/年[^40^]。

哈默纳科（Harmonic Drive Systems）是全球谐波减速器的绝对领导者，在机器人用谐波减速器领域全球市占率超过80%[^41^]。谐波减速器用于机器人小臂、腕部和手指等轻负载关节，因其零背隙和高精度特性成为协作机器人和人形机器人的首选。哈默纳科与纳博特斯克两家企业合计垄断了全球精密减速器市场约75%的份额[^42^]。

THK是全球直线导轨（Linear Motion Guide）市场的龙头，市占率约50%[^43^]。直线导轨为机器人提供精确的直线运动控制，THK的产品以亚微米级精度著称，是半导体设备和高端机器人制造的核心部件。公司在全球运营37个生产基地，2025年营收预计超过3,750亿日元。

基恩士（Keyence）是全球机器视觉和传感器领域的隐形冠军，以直销模式和超高利润率闻名（营业利润率长期超过50%）。基恩士的工业相机、激光位移传感器和图像识别系统被广泛应用于机器人视觉引导、质量检测和自动化装配环节，是人形机器人环境感知系统的核心供应商。

L5层的产业意义在于：人形机器人产业链的”关节锁”效应。特斯拉Optimus、波士顿动力Atlas和优必选Walker的关节模组——无论是旋转关节的减速器还是直线运动的导轨——几乎都无法绕开日本供应商。减速器占工业机器人总成本约30%，是最核心的成本项[^44^]。纳博特斯克和哈默纳科与ABB、发那科（FANUC）、安川（Yaskawa）和库卡（KUKA）四大机器人厂商的合作历史超过三十年，这种长期绑定关系构成了极高的客户转换成本。

1.8 L6光通信层（7家）：光互连核心器件

L6层是日本硬科技产业链向AI数据中心光互连基础设施延伸的关键层级。7家企业在铌酸锂调制器、特种光纤和光网络设备三大细分领域中形成了完整的”CPO（共封装光学）日本链条”。

富士通（Fujitsu）旗下的富士通光器件（Fujitsu Optical Components, FOC）是全球薄膜铌酸锂（TFLN）调制器市场的绝对龙头，市占率约70%[^45^]。TFLN调制器是1.6T/3.2T光模块的核心器件，负责将电信号转换为光信号，只有TFLN调制器才能满足AI数据中心对低损耗、小尺寸和高带宽的苛刻要求。全球仅有三家供应商可以批量供货TFLN调制器——富士通、住友电工和中国光库科技——其中富士通的出货量超过后两者之和[^46^]。2025年5月，富士通宣布扩建三重县工厂，计划到2026年第二季度将TFLN调制器月产能提升35%[^47^]。

古河电工（Furukawa Electric）与住友电工（Sumitomo Electric）是全球特种光纤市场的领导者。超低损耗光纤是AI数据中心长距离光互连的物理介质，海底光缆的全球扩容周期进一步拉动了对古河和住友特种光纤的需求。住友电工在铌酸锂调制器芯片领域亦有布局，是全球仅有的三家批量供应商之一。

L6层的战略价值在于其与L0层的垂直传导链：住友金属矿山/信越化学（铌酸锂晶体，L0层）→ 富士通/住友电工（铌酸锂调制器，L6层）→ 1.6T/3.2T光模块 → AI数据中心光互连。加上AGC（玻璃光波导CPO，L7层）和古河电工/住友电工（特种光纤），一条完整的CPO日本链条已然成形。随着AI数据中心光互连速率从400G向1.6T和3.2T升级，这条链条的不可替代性将进一步增强。

1.9 L7玻璃基板层（6家）：继EUV之后的下一代半导体技术

L7层是日本硬科技产业链中面向未来的战略卡位层级。6家企业围绕玻璃芯基板（Glass Core Substrate）、TGV（玻璃通孔）和CPO光波导三大技术方向布局，目标是成为下一代半导体封装材料的规则制定者。

AGC（原旭硝子）是全球平板玻璃和特种玻璃的龙头企业，在CPO用玻璃光波导基板领域处于全球领先地位。玻璃光波导是共封装光学（CPO）的关键材料，可将光信号在封装基板内部进行传输，取代传统的可插拔光模块架构。Intel、台积电和三星均将CPO视为AI芯片封装的技术演进方向，AGC的玻璃材料是这一路线图的物理基础[^48^]。

NEG（日本电气玻璃/Nippon Electric Glass）在半导体封装用玻璃基板领域具有深厚积累，其产品覆盖从平面玻璃到TGV玻璃基板的全系列。DNP（大日本印刷）在金属化TGV基板领域处于行业前沿，Resonac则在绝缘层材料和CMP抛光液等配套材料领域提供支撑。

L7层的技术路线可以概括为”用玻璃替代有机基板”。传统ABF载板采用有机树脂作为基材，随着AI芯片封装层数增加至20层以上，有机材料的热膨胀系数和翘曲问题日益突出。玻璃基板具有更低的热膨胀系数、更高的平整度和更好的高频特性，被视为解决这一瓶颈的终极方案。日本Marketing Survey 2024年的研究报告预测，玻璃基板市场将在2028年后进入快速增长期，AGC、NEG和DNP有望复制味之素在ABF膜领域的垄断路径[^49^]。

1.10 L8商业航天层（9家）：政府主导+初创探索

L8层是日本硬科技产业链中唯一一个以政府投资为主要驱动力的层级。9家企业覆盖了运载火箭、SAR（合成孔径雷达）卫星、月球探测和太空碎片清理四大方向，体现了日本政府主导与民间初创并行的差异化太空布局。

三菱重工（Mitsubishi Heavy Industries, MHI）是日本H3运载火箭的主承包商。H3火箭由JAXA（日本宇宙航空研究开发机构）与三菱重工联合开发，高63米，最大运载能力6.5吨（GTO轨道），设计目标是将发射成本较上一代H-IIA火箭降低50%[^50^]。自2024年2月试验飞行2号成功以来，H3已连续多次成功发射，2026年计划执行6次发射任务。三菱重工还承担HTV-X货运飞船（国际空间站补给）和MMX火星采样返回任务的运载火箭服务[^51^]。

Synspective是日本商业航天初创企业的代表，专注于SAR卫星星座的建设与运营。SAR卫星可穿透云层和夜间进行地表成像，在灾害监测、农业管理和国防情报领域具有不可替代的应用价值。Synspective计划构建由30颗SAR卫星组成的星座，截至2025年已在轨运行多颗卫星[^52^]。

Astroscale是全球太空碎片清理领域的先行者，其ELSA-M系统计划于2026年发射，可单次任务移除多颗退役卫星[^53^]。随着低轨卫星星座数量激增，太空碎片问题日益严峻，Astroscale的技术方案已获得美国国防部和欧洲航天局（ESA）的关注。

L8层的产业特征与L0-L7存在本质差异：前八个层级的竞争优势建立在数十年材料科学与精密制造的积累之上，而L8的竞争力更多取决于政府资金投入和政策支持力度。日本政府将航天产业定位为”经济安全保障”的关键领域，H3火箭的开发和Rapidus 2nm晶圆厂一样，均获得了数以万亿日元计的政府补贴[^54^]。然而，与SpaceX等美国商业航天企业相比，日本航天企业在成本控制和市场拓展方面仍存在明显差距，H3火箭的单次发射成本约为Falcon 9的2-3倍，这一成本结构能否在2030年前实现根本性改善，将决定日本商业航天的长期竞争力。

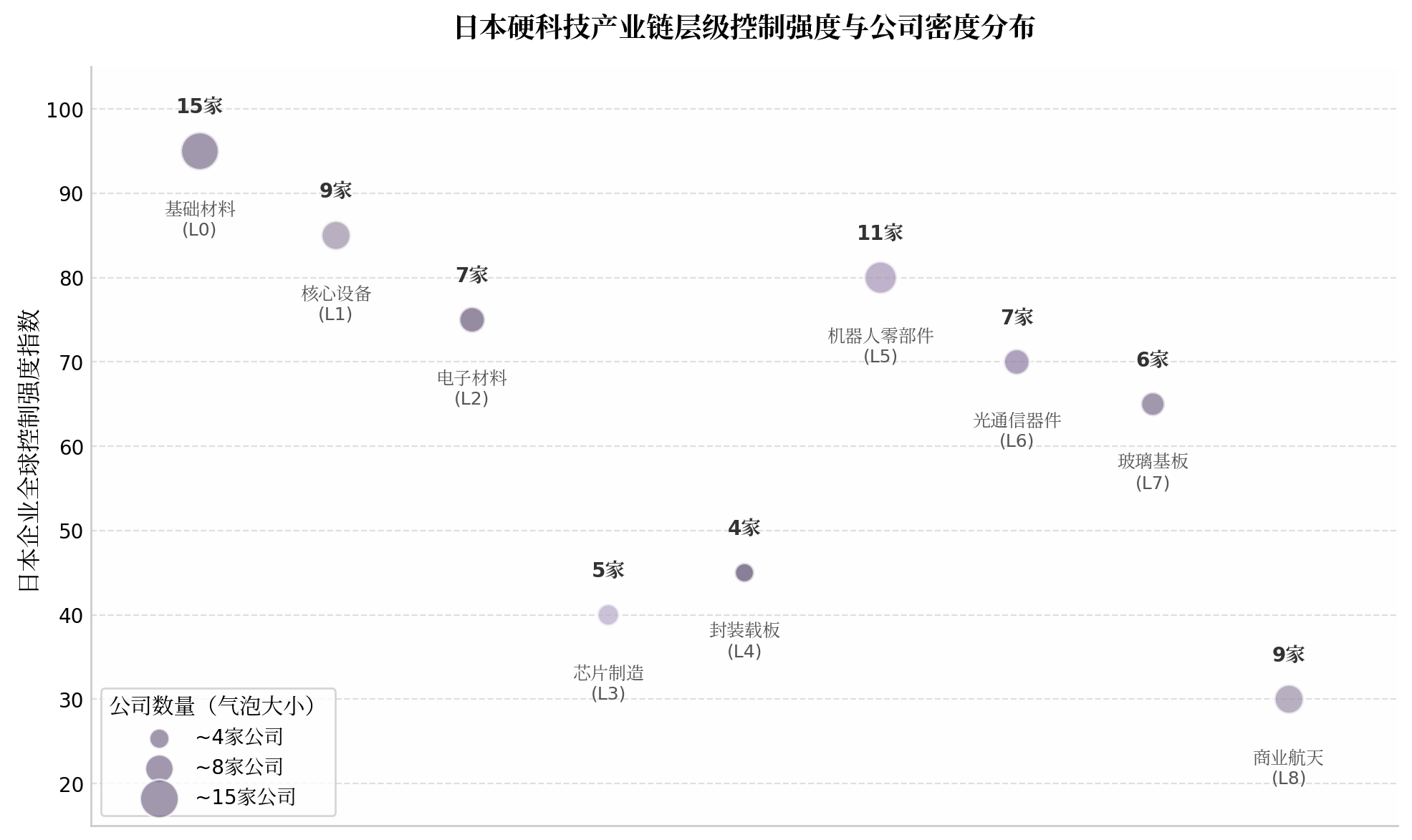

日本硬科技产业链层级控制强度

上图从”全球控制强度”与”公司密度”两个维度呈现了8大层级的战略格局。L0基础材料层和L1半导体设备层处于控制强度最高、公司密度较高的”右上象限”，是日本产业链不可替代性的核心来源；L5机器人零部件层虽然控制强度略低，但公司密度最高，反映了人形机器人供应链的广度与深度；L3芯片制造和L8商业航天则处于控制强度较低的左下区域，是日本硬科技产业链中相对薄弱环节。这一格局决定了后续传导链分析的优先级：从L0到L1的材料-设备联动，从L0到L4的ABF膜-载板传导，以及从L5到终端的机器人关节锁效应，构成了三条最具投资研究价值的核心传导链。

2. 核心传导链分析：3条主线深度拆解

第1章构建的73家公司全景图揭示了日本硬科技产业链的广度，但广度本身不足以解释投资价值的集中点。本章将三条核心传导链从全景图中抽离出来进行深度拆解，量化每一个环节的价值放大系数，并论证其供需缺口的可持续性。三条主线——AI算力芯片封装链、光通信/CPO链、人形机器人关节链——虽服务于不同终端市场，却在AI数据中心这一节点形成交汇，构成理解日本硬科技产业逻辑的核心框架。

2.1 主线1：AI算力芯片封装链

2.1.1 ABF膜的绝对垄断与传导逻辑

AI算力芯片封装链的起点是一家以味精闻名全球的日本食品企业——味之素（Ajinomoto）。味之素增层膜（Ajinomoto Build-up Film, ABF）是FC-BGA（倒装芯片球栅阵列）封装工艺中的核心绝缘材料，直接决定芯片封装层的电气性能与可靠性。味之素凭借其在氨基酸精细化工领域数十年的技术积累，实现了ABF膜全球95%-98%的市场占有率 [^1^][^2^]，2024财年该业务实现收入849亿日元（约合人民币43亿元），同比增长11%，2018-2024财年复合增长率达17% [^28^]。

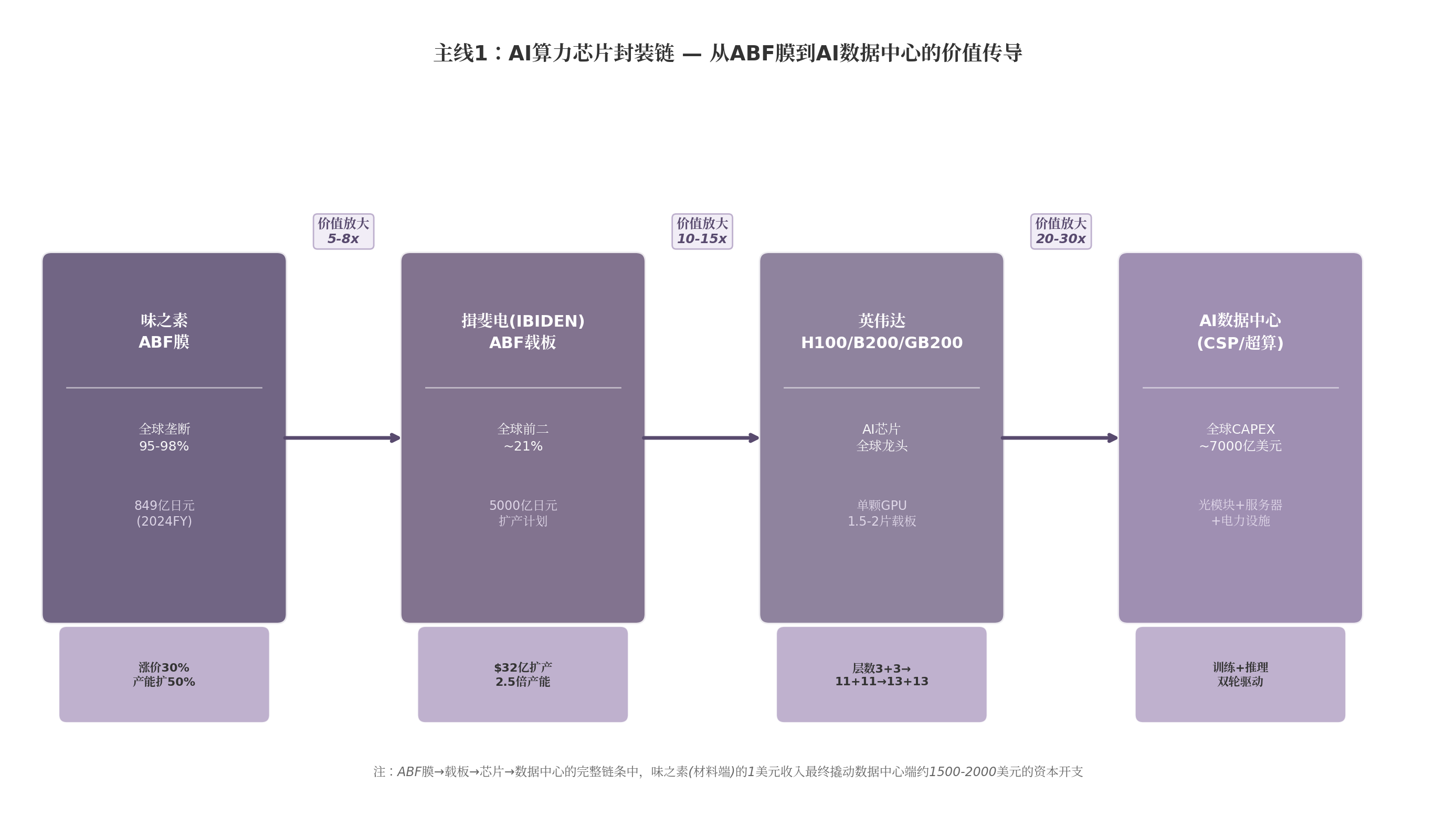

主线1：AI算力芯片封装链

这一垄断地位的根基由三重壁垒叠加而成。技术壁垒层面，ABF膜需同时满足低热膨胀系数（约10 ppm/℃）、低介电损耗（Df≈0.002）、高玻璃化转变温度等严苛指标，其树脂配方涉及数十种原料的精确配比，味之素持有相关专利超千项 [^28^]。规模壁垒层面，味之素尼崎工厂年产能达1.2亿平方米，占全球供应量的80% [^2^]，通过大规模生产将成本降至竞争对手难以企及的水平——三星、陶氏化学等巨头曾尝试进入但因经济性考量而放弃。认证壁垒层面，ABF膜需通过英特尔、英伟达等终端芯片厂商长达2-3年的严苛认证，台积电曾公开表示更换ABF膜供应商需至少三个月重新调整产线并投入数十亿美元验证 [^2^]。

从味之素ABF膜向下游传导，第二环节为ABF载板制造。揖斐电（IBIDEN）在此领域位列全球前二，市场份额约21% [^3^]，专注于16层以上高阶产品，在服务器CPU载板领域市占率超35% [^27^]。全球高端ABF载板市场高度集中，仅5家企业具备量产能力：揖斐电（21%）、台湾欣兴电子（18.9%）、台湾南亚电路（13.3%）、日本新光电气（12.2%）、中国大陆兴森科技（国内唯一量产）[^3^]。揖斐电作为英伟达等头部AI芯片厂商的核心载板供应商，其CEO川岛浩二多次表示2025财年生成式AI服务器相关基板需求预计”较上一财年近乎翻倍”，当前订单已”满载” [^8^]。

第三环节为英伟达H100/B200/GB200等AI芯片的封装集成。单颗H100 GPU需消耗1.5-2片ABF载板，一台搭载8颗GPU的AI服务器即需12-16片载板 [^4^]。AI芯片封装层数正经历指数级增长：从传统PC芯片的3+3层（6层），提升至当前高性能计算芯片的11+11层（22层），预计2030年后将进一步迈向13+13层（26层）[^1^]。味之素自身数据更具说服力：PC基材使用6层ABF，而HPC（高性能计算）基材使用18层ABF，同时基底面积扩大至3.5倍，意味着单颗高性能CPU的ABF用量提升超过10倍 [^28^]。

最终环节为AI数据中心的资本开支。从ABF膜（材料端）到AI数据中心（终端），价值放大效应层层递进：ABF膜→载板放大5-8倍，载板→芯片放大10-15倍，芯片→数据中心放大20-30倍。味之素在材料端的1美元收入，最终撬动数据中心端约1{,}500-2{,}000美元的资本开支。

2.1.2 催化剂量化：涨价与扩产的乘数效应

2026年5月，味之素正式通知供应链合作伙伴，核心产品ABF积层薄膜价格将上调30%，新定价计划于2026年第三季度生效；高端AI/HBM型号涨幅更达50% [^1^][^4^]。这已是味之素继2025年初涨价后的第二轮大幅调价 [^23^]。涨价底气源于供需缺口的持续扩大：2025-2027年全球ABF载板需求复合年增长率达24%，而全球产能复合年增长率仅11% [^3^]。

味之素的扩产计划显示其对未来需求的判断。公司已宣布两项关键投资：一是2025年3月宣布在2030年前投入至少250亿日元（约1.66亿美元）将产能提升50% [^7^][^14^]；二是2026年5月宣布斥资12亿日元（约760万美元）在日本岐阜县购置土地建设第三座ABF工厂，计划2028年动工、2032年竣工 [^1^]。然而，即便产能提升50%，年化增速仅约10%-15%，远低于超过40%的需求增速 [^22^]，中长期供需缺口预计持续扩大至22%以上 [^3^]。

上表量化比较了四个环节的供需态势。一个值得关注的异常值是味之素的产能扩张速度——尽管公司是最直接的受益者，但其扩产节奏异常克制。这并非缺乏意愿，而是受上游T-glass玻纤布供应的制约：90%以上T-glass产能由日本日东纺（Nittobo）掌握，而日东纺的扩产同样保守 [^22^]。这种”上游锁上游”的多层瓶颈结构，使得ABF膜的供需缺口具备极强的持续性。

2.1.3 揖斐电$32亿扩产与供需缺口测算

揖斐电于2026年2月宣布董事会正式通过总额约5{,}000亿日元（约合32亿美元/222亿元人民币）的电子业务扩产投资计划，覆盖2026至2028财年 [^8^]。其中第一阶段投资2{,}200亿日元扩建河间工厂，新增产线预计2027年起陆续投产；同时对2025年10月刚启用的大野工厂追加约2{,}800亿日元投资，目标到2028年将其AI基板产能提升至当前水平的2.5倍 [^8^]。大野工厂占地15万平方米，首期即专供英伟达AI服务器基板 [^8^]。即便如此，社长河岛浩二仍警告现有扩产”可能不足以满足全部需求” [^8^]。

揖斐电此前已启动2023-2025年约4{,}000亿日元的前期投资，包括2024年在岐阜工厂投入2{,}000亿日元新建产线 [^8^]。三阶段投资合计达9{,}000亿日元（约60亿美元），这一资本密集度反映了ABF载板行业的极高准入门槛。从投资节奏看，揖斐电的扩产直接对标英伟达GB200/AMD MI350的放量周期，但载板产能释放通常滞后需求增长18-24个月，2026-2027年的供需缺口预计最为尖锐。

2.2 主线2：光通信/CPO链

2.2.1 铌酸锂调制器：从晶体到器件的日本垄断

光通信/CPO链的起点是铌酸锂（LiNbO₃）晶体材料，由住友金属矿山与信越化学等日本企业提供高纯度晶体原料。中游核心环节为铌酸锂调制器，这一领域呈现全球三足鼎立格局：富士通（Fujitsu Optical Components）、住友电工（Sumitomo Electric）与中国光迅科技。其中富士通在全球铌酸锂调制器市场占据约70%的份额，2021年3月宣布其相干铌酸锂调制器（自2009年12月开始交付）全球累计销量突破100万台 [^133^]。

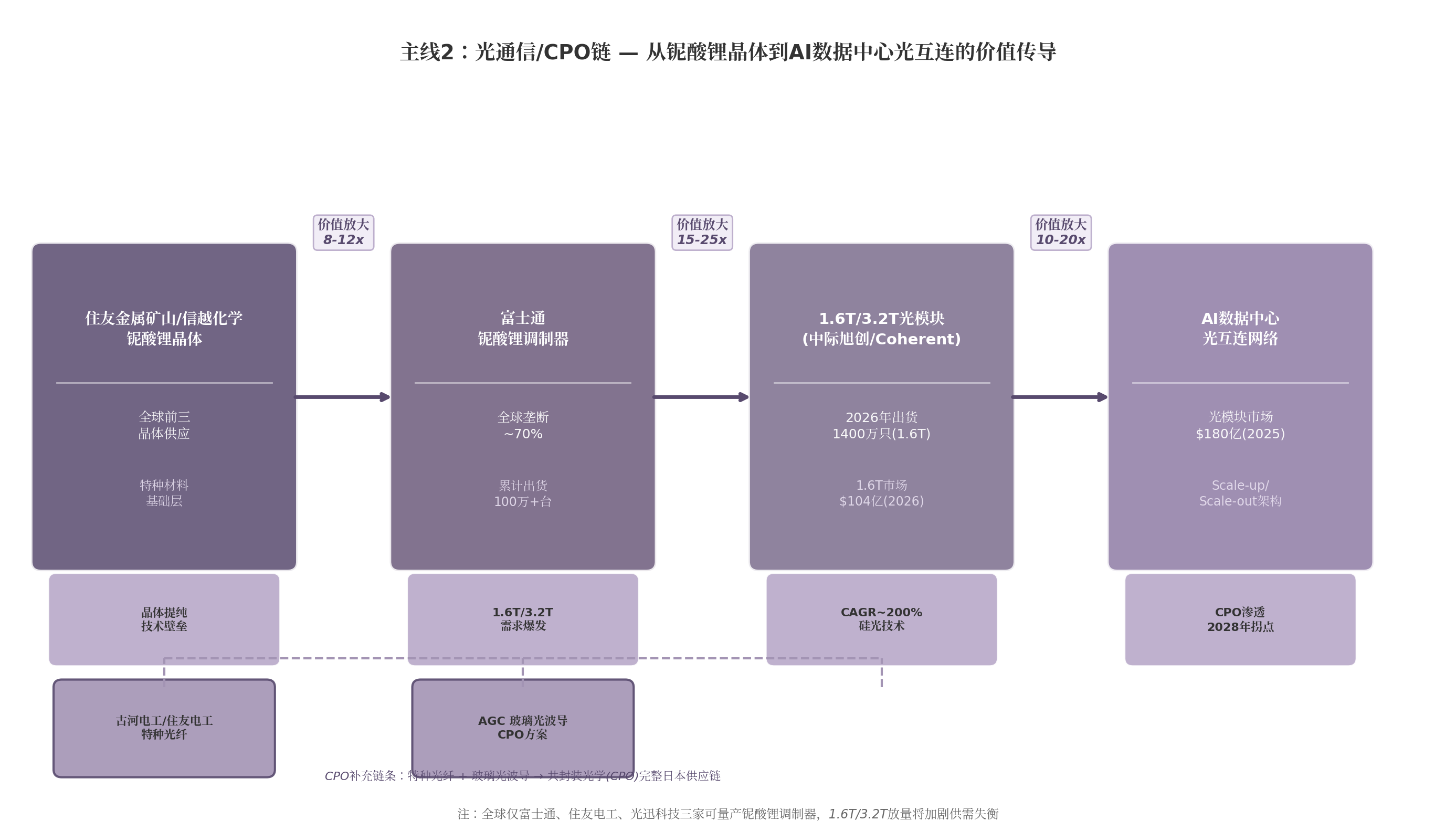

主线2：光通信/CPO链

铌酸锂调制器是光通信系统中负责将电信号转换为光信号的核心器件，其性能直接决定光模块的传输速率和距离。在全球仅有的三家量产供应商中，富士通与住友电工均为日本企业，这意味着日本企业在该环节的实质控制力远超表面份额。薄膜铌酸锂（TFLN）调制器作为下一代技术方向，全球市场规模2023年为4.46亿美元，预计2030年达12.48亿美元，复合年增长率15.7% [^128^]。

从调制器向下游传导，第三环节为1.6T/3.2T高速光模块。LightCounting数据显示，光模块市场2025年全球销售额接近180亿美元，同比增长约70%；2026年预计仍保持60%的高速增长 [^57^][^58^]。1.6T光模块作为下一代主力产品，市场规模预计从2025年的19.6亿美元飙升至2026年的104亿美元，2027年逼近250亿美元 [^60^]。2026年全球1.6T光模块出货量预计达1{,}400万只 [^60^]。

最终环节为AI数据中心光互连网络。随着AI集群从800G向1.6T乃至3.2T演进，每颗GPU对应的光连接 attach rate（连接率）从2023年的2.5倍提升至2025年的接近4.0倍，英伟达GPU集群更是接近6.0倍 [^54^]。这意味着GPU出货量增长之外，还存在光模块用量密度的额外乘数效应。

2.2.2 CPO完整日本链条：玻璃光波导+特种光纤

共封装光学（Co-Packaged Optics, CPO）被视为光互连的终极方案，其核心在于将光引擎与交换芯片直接封装于同一基板，功耗降低40%、延迟缩减30% [^73^]。CPO路线的成熟日本供应链包括三个关键组成部分：

AGC玻璃光波导：AGC（旭硝子）是全球领先的特种玻璃制造商，其开发的玻璃光波导材料是CPO封装中光信号传输的载体。玻璃材料相比传统有机基板具有更低的热膨胀系数和更高的光学性能稳定性，适配CPO对高密度光电集成的苛刻要求。

古河电工/住友电工特种光纤：作为日本两大综合线缆制造商，古河电工与住友电工在全球特种光纤市场占据主导地位。AI数据中心超低损耗光纤需求激增，同时海底光缆全球扩容也为两家企业提供增量市场。

富士通/住友电工铌酸锂调制器：在CPO方案中，调制器仍是光电转换的核心器件。富士通与住友电工的技术积累使其在CPO时代保持不可替代性。

2.2.3 1.6T/3.2T放量与稀缺性溢价

1.6T/3.2T光模块的放量正在放大铌酸锂调制器的供需矛盾。LightCounting预计2026年800G和1.6T光模块合计市场规模有望达到146亿美元，占整体光模块市场规模的约64% [^59^]。随着速率升级，传统硅光（SiPh）和磷化铟（InP）材料面临物理瓶颈，薄膜铌酸锂凭借超高带宽、低功耗、小尺寸、可兼容CMOS工艺等优势，在1.6T及以上速率变得不可或缺 [^59^]。华泰证券预计，仅3.2T光模块带动的薄膜铌酸锂调制器市场空间，到2031年有望达30亿元人民币 [^59^]。

上表清晰展示了CPO链条各环节的竞争格局。异常值出现在铌酸锂调制器环节——全球仅三家供应商的格局在1.6T/3.2T需求指数级增长的背景下，将持续推高器件端的稀缺性溢价。CPO技术路线虽在2028年后才进入大规模渗透期（预计2030年CPO市场约110亿美元）[^54^]，但日本企业在材料（AGC玻璃）、器件（富士通调制器）和连接（古河/住友光纤）三个环节的提前布局，已构成一条完整的CPO供应链闭环。

2.3 主线3：人形机器人关节链

2.3.1 “五重锁”结构：关节模组的核心瓶颈

人形机器人关节链是三条主线中终端市场最早期、但长期确定性最高的一条。其核心逻辑在于：人形机器人的运动性能——行走、抓取、平衡——几乎完全取决于关节模组的质量，而关节模组中的核心零部件被日本企业以”五重锁”结构牢牢控制。

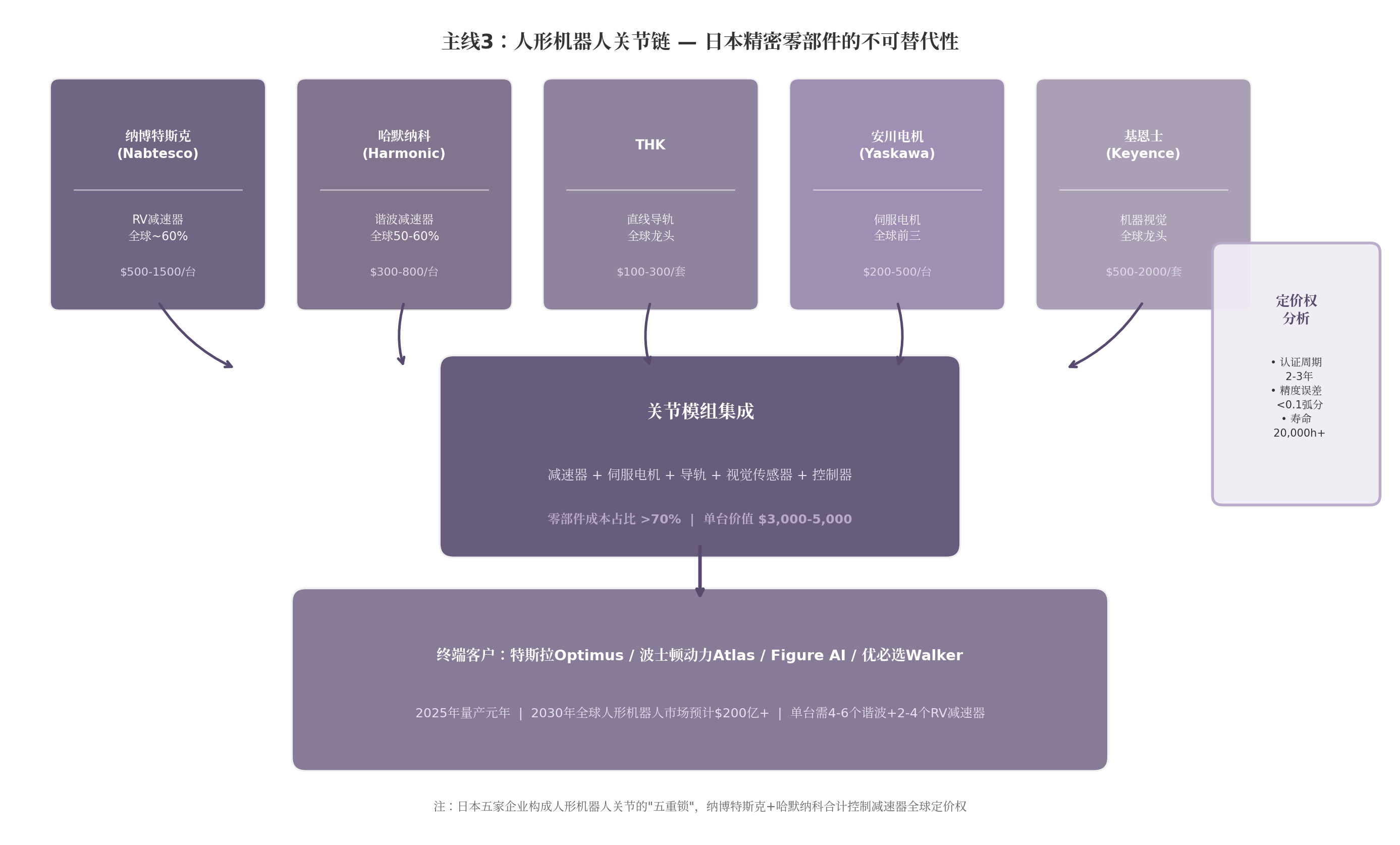

主线3：人形机器人关节链

纳博特斯克（Nabtesco）——RV减速器：纳博特斯克在全球RV减速器市场占据约60%份额 [^74^][^75^]，其产品以多段行星齿轮结构和专有热处理工艺著称，在连续高扭矩负载下运行寿命达20{,}000小时，精度误差控制在0.1弧分以内 [^75^]。2024年全球供应超过160万台RV减速器 [^124^]。公司2026财年指引营收3{,}270亿日元，同比增长6.2%，并正在进行产能扩张以在2026年前实现RV减速器产能翻倍 [^124^]。

哈默纳科（Harmonic Drive Systems）——谐波减速器：哈默纳科在全球谐波减速器市场占据50%-60%份额 [^65^]，其应变波齿轮技术实现近零背隙，精度可达0.001度 [^75^]。谐波减速器因功率重量比比行业平均高30%，成为人形机器人手指、手腕等轻量关节的首选 [^75^]。特斯拉Optimus的手指关节即采用哈默纳科（或国产替代供应商绿的谐波）的谐波减速器 [^71^]。

THK——直线导轨：THK是全球直线运动导轨的龙头企业，产品广泛应用于机器人的线性运动关节。导轨虽看似技术门槛较低，但高精度导轨的重复定位精度直接影响机器人末端执行器的作业精度，THK在此领域的品牌认知度和客户粘性构成护城河。

安川电机（Yaskawa）——伺服电机：安川在全球伺服电机市场位列前三，其伺服系统以响应速度快、控制精度高著称。伺服电机作为关节的”动力源”，与减速器配合形成完整的运动控制方案。安川的竞争优势在于其同时掌握伺服驱动器和电机的设计制造能力，可提供一体化解决方案。

基恩士（Keyence）——机器视觉：基恩士是全球机器视觉系统的龙头，其产品用于机器人的环境感知、目标识别和定位导航。机器视觉是机器人智能化的”眼睛”，基恩士以直销模式和高附加值产品策略维持行业最高利润率水平。

五家企业合计构成关节模组的完整零部件矩阵。减速器+伺服+导轨+视觉+控制器的零部件成本占机器人总成本的70%以上 [^56^]，其中仅减速器一项即占30%-35%。

2.3.2 量产驱动与不可替代性定价权

特斯拉Optimus、波士顿动力Atlas、Figure AI等人形机器人平台的量产计划，正在将关节零部件的供需矛盾从工业领域延伸至消费级市场。特斯拉Optimus的目标是将量产成本压至2万美元 [^76^]，而当前研发级人形机器人的单台成本仍高达数十万美元。成本下降的核心路径是规模化生产，但规模化生产的瓶颈恰恰是上游减速器等核心零部件的产能。

上表揭示了关节链的核心矛盾：单台人形机器人需4-6个谐波减速器和2-4个RV减速器 [^78^]，按当前单价计算，仅减速器一项即占整机物料成本的30%-40%。高盛预测到2035年全球人形机器人市场规模将达1{,}540亿美元 [^76^]，若按此规模推算，减速器市场规模将超过300亿美元。纳博特斯克与哈默纳科合计控制的减速器市场定价权，使其成为人形机器人产业链中最接近”卖铲人”角色的企业。

纳博特斯克与哈默纳科的定价权根基与味之素ABF膜类似：2-3年的客户认证周期、精度误差<0.1弧分的工艺极限、20{,}000小时以上的产品寿命 [^75^]，共同构成后来者难以逾越的壁垒。中国企业如绿的谐波（谐波减速器国内市占率60%以上）[^65^]、双环传动（RV减速器国内市占率25%）[^63^]正加速追赶，但在精度寿命比和全球品牌认可度上仍有差距。值得注意的是，纳博特斯克正积极扩产应对人形机器人浪潮——公司2024年已启动产能扩张计划，目标在2026年前将RV减速器产能翻倍 [^124^]，这与味之素的”克制扩产”形成对比，反映出工业机器人向人形机器人过渡期的战略主动性。

2.4 三条主线的交叉点：AI数据中心

2.4.1 算力、光互连与机器人运维的协同逻辑

三条传导链在AI数据中心这一节点形成交汇，但这一交汇并非简单的”终点重合”，而是呈现出层次递进的协同关系。

第一层交汇：算力与光互连的物理融合（2025-2028年）。主线1（AI算力芯片封装链）与主线2（光通信/CPO链）在物理层面已经深度融合。英伟达GB200 NVL72架构中，72颗GPU通过NVLink高速互连，而机架间的长距离连接则依赖1.6T光模块。每一颗GPU的算力释放，都必须匹配对应速率的光互连带宽。JPMorgan的分析指出，在英伟达链条中，光通信弹性最大——因为GPU集群的attach rate接近6.0倍，即每增加1颗GPU需配套约6个光连接 [^54^]。这意味着GPU出货量增长与光模块需求之间存在超线性关系。

第二层交汇：CPO对封装与光通信的技术统一（2028-2030年）。CPO技术的成熟将进一步模糊主线1与主线2的边界。CPO方案中，光引擎（含调制器）将与交换ASIC芯片封装于同一基板，ABF载板在此过程中不仅承载电芯片，还需集成光波导通道。AGC的玻璃光波导材料与味之素ABF膜将在同一封装基板上”相遇”——这是两条主线在技术层面的首次直接交汇。

第三层交汇：机器人运维的数据中心场景（2030年以后）。主线3（人形机器人关节链）与AI数据中心的交汇处于更早期阶段，但逻辑清晰。随着AI数据中心规模扩大（单集群数万GPU），数据中心的物理运维——设备巡检、线缆更换、散热维护——将产生对人形机器人的需求。特斯拉Optimus的设计目标之一即包括工厂和数据中心内的自主运维。波士顿动力Atlas的复杂地形运动能力同样适配数据中心的非结构化环境作业。这意味着，到2030年，AI数据中心可能成为人形机器人的首批规模化应用场景之一，届时主线3将与主线1、主线2在需求端形成闭环。

上表概括了三条主线在AI数据中心的交汇结构。从投资角度看，这一交汇结构意味着AI数据中心不仅是三条主线的共同终点，更是理解日本硬科技产业链整体逻辑的核心枢纽。无论AI算力以何种形态演进——更先进的封装、更高速的光互连、或更智能的运维机器人——日本企业在材料、器件和精密零部件层面的”卖铲人”角色均难以替代。三重交汇放大了单一主线的确定性，使AI数据中心成为日本硬科技产业链价值汇聚的终极场景。

从定量角度估算，全球AI数据中心资本开支当前年投入约7{,}000亿美元，预计2030年将达1.5万亿美元 [^55^]。在这一庞大市场中，光模块投资占比约5%-7% [^55^]，服务器（含芯片封装）占比约30%-40%，基础设施（电力、冷却、建筑）占比约20%-30%。日本企业通过三条主线渗透的领域——光模块器件、芯片封装材料、机器人零部件——合计覆盖AI数据中心资本开支的35%-50%，且均处于高附加值的上游环节。这一结构性位置的不可替代性，构成了日本硬科技产业链最核心的投资逻辑。

3. 三重垄断结构：不可替代性的深度解析

在第2章对三条传导链的拆解中，一个核心特征反复出现：日本企业并非以品牌整机的方式参与全球竞争，而是以”卖铲人”身份嵌入产业链最深处。这种嵌入性呈现为三个递进的垄断层级——材料层、设备层与精密零部件层——每个层级的不可替代性均建立在技术壁垒、客户锁定与路径依赖的三重基础之上。本章将从全球份额、替代难度和客户锁定三个维度，对这三重垄断结构进行系统性量化评估。

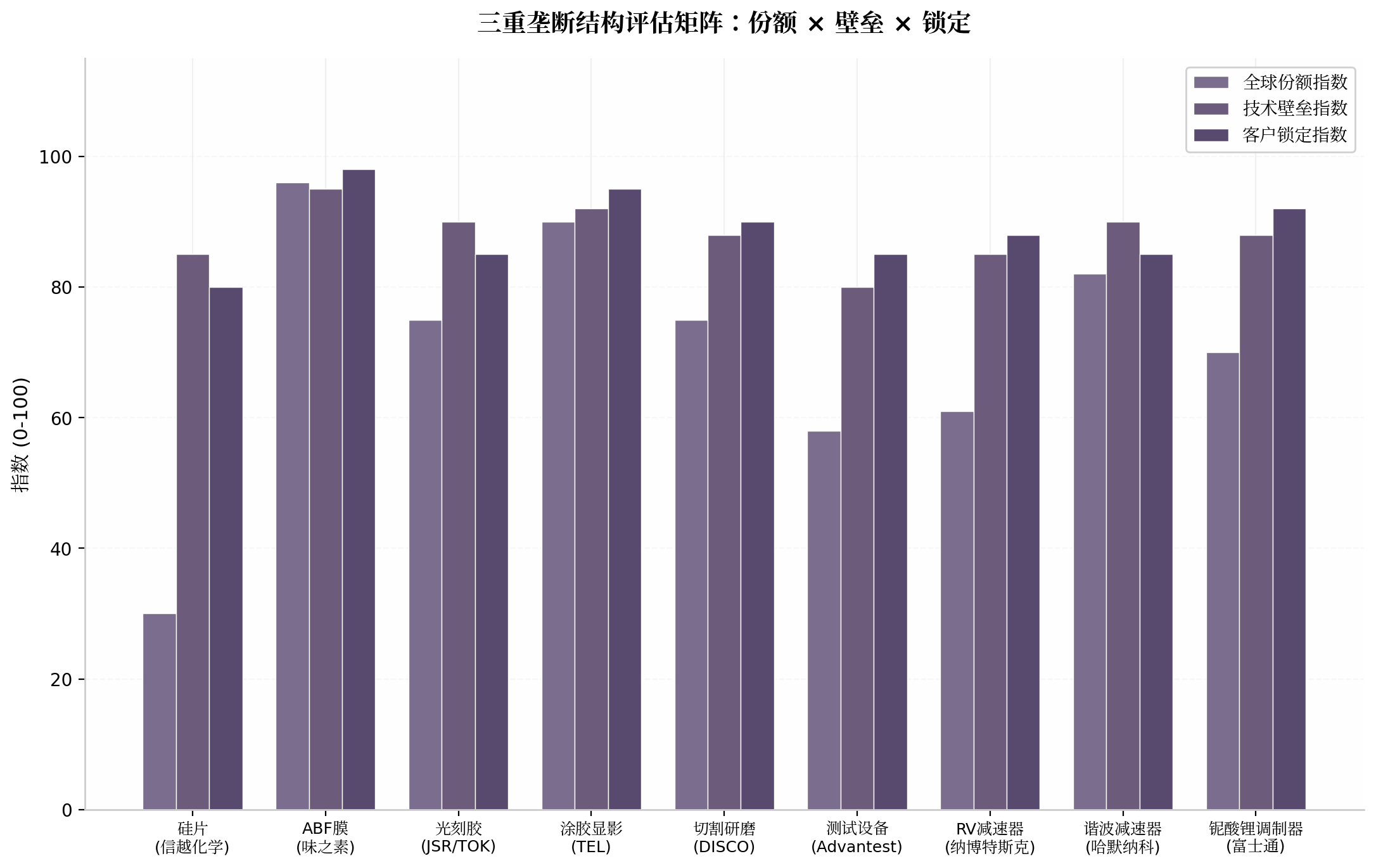

三重垄断结构评估矩阵

上图呈现了九个关键细分领域的三维评估结果。可以观察到，日本垄断企业的不可替代性并非单一维度的市场份额优势，而是技术壁垒与客户锁定的乘积效应：味之素在ABF膜领域同时占据96%的全球份额和接近100分的客户锁定指数，东京电子在涂胶显影领域的90%份额与95分的客户锁定指数相互强化。这种多维垄断意味着竞争对手即便突破技术门槛，仍需要数年时间跨越客户认证的”死亡谷”。

3.1 材料层垄断：芯片制造的”原子级”控制

材料层是整个半导体产业链的物理起点。如果说光刻机决定了芯片能有多”精细”，那么材料则决定了芯片能否被制造出来。日本企业在硅片、光刻胶、ABF膜、特种气体和铌酸锂晶体五大关键材料领域形成了深度嵌入型垄断。

表3-1 材料层垄断格局

味之素在ABF膜领域的垄断最具典型性。这家以味精起家的食品企业，从20世纪70年代对氨基酸副产物的研究中意外发现了一种具有极高绝缘特性的树脂成分，经过20年研发积累，于1999年与英特尔合作推出ABF薄膜，成为FC-BGA封装基板的”事实标准” [^13^]。ABF膜需同时满足低热膨胀系数（CTE）、低介电损耗（Df<0.002）、高玻璃化温度（Tg>220℃）以及在多层堆叠中保持亚微米级平整度等极端要求 [^11^]。味之素围绕ABF申请了超过200项全球核心专利，覆盖材料配方、生产设备和制造工艺，形成完整的专利围墙 [^12^]。更关键的是，ABF膜虽在高端AI GPU成本中占比不到0.1%，但味之素于2026年5月宣布涨价30%后，下游芯片厂商几乎没有议价空间——因为唯一的替代供应商积水化学市占率仅约5%，且产品良率差距显著 [^4^]。

硅片领域的市场集中度同样令人瞩目。信越化学与SUMCO两家日本企业合计控制全球超过50%的12英寸硅片产能，加上德国Siltronic、韩国SK Siltron和中国台湾环球晶圆，前五大厂商合计份额超过85% [^88^]。信越化学2026年12英寸硅片月产能已达约300万片，产能全部被长单锁定 [^88^]。在光刻胶领域，TOK、JSR、信越化学和富士胶片四家日企合计占据全球超过75%的份额，在EUV高端光刻胶领域更一度超过97% [^87^]。值得注意的是，住友金属矿山与信越化学在6英寸以上大尺寸铌酸锂晶体市场合计占据约70%份额 [^9^]，这一材料直接决定了1.6T光模块核心器件——铌酸锂调制器的供应上限。

不可替代性论证：3nm以下先进制程的芯片制造需要超高纯度硅片作为基底，没有信越化学/SUMCO的退火晶圆，极紫外光刻（EUV）无法完成曝光；没有味之素的ABF膜，英伟达H100/B200/GB200等AI芯片的FC-BGA封装根本无法实现多层互连；没有JSR/TOK的EUV光刻胶，ASML的EUV光刻机只是一台昂贵的光源设备。材料层的垄断不是商业竞争的结果，而是物理化学规律的必然——这些材料需要数十年的分子级工艺积累，且每一代制程升级都需要材料性能的同步突破，后来者即便投入巨额研发，也无法跨越时间的鸿沟。

3.2 设备层垄断：晶圆厂的”无替代”采购清单

设备层垄断的核心特征是”必买性”——当台积电、三星或英特尔新建一座先进制程晶圆厂时，某些日本设备被列入”无第二供应商”的采购清单。这些设备不是通用工业机械，而是与特定芯片制造工艺深度耦合的专用系统。

表3-2 设备层垄断格局

东京电子（TEL）是设备层垄断最具代表性的案例。公司在涂胶显影（Coater/Developer）领域拥有约90%的全球市场份额，在EUV光刻用涂胶显影设备领域更高达100% [^36^]。这意味着全球每一片采用EUV光刻技术生产的高端芯片，都需经过TEL设备的处理。TEL的核心壁垒在于与ASML的深度绑定——TEL的涂胶显影设备是EUV光刻流程的上下游配套，二者联合调试才能实现最优光刻窗口 [^29^]。FY2024（截至2024年3月），TEL营收约2.36万亿日元（约156亿美元），利润率约20%，三星、台积电、英特尔稳定为前三大客户 [^29^]。

DISCO在晶圆切割和研磨设备领域拥有全球70%-80%的垄断性市场份额 [^50^]。晶圆切割（Dicing）是将晶圆分割为独立芯片的关键后道工序，研磨（Grinding）则是实现芯片薄型化的核心工艺。DISCO的壁垒不仅在于设备精度，更在于其”设备+耗材”（刀片、磨轮）的捆绑商业模式——客户一旦导入DISCO设备，便被锁定于配套的耗材供应链。根据DISCO 2024财年数据，划片机营收占总营收34%，研磨机占26%，耗材占22%，三者形成自我强化的收入循环 [^50^]。

Advantest在全球半导体测试设备市场的地位因AI浪潮而进一步巩固。2024年，Advantest占据全球测试机市场份额的58%，与美国泰瑞达（Teradyne）合计占据约80% [^81^]。Advantest是英伟达高端GPU测试设备的主要供应商，HBM（高带宽内存）测试需求的爆发进一步拉高了其市场地位 [^90^]。Advantest投资者指引显示，2024年测试设备销售额同比增长20%，AI芯片测试的复杂度和精度要求持续抬高行业门槛 [^81^]。

值得特别关注的是Lasertec在EUV光罩检测设备领域的100%全球垄断 [^104^]。EUV光罩是光刻工艺的”母版”，任何微小缺陷都会直接传导至晶圆上的芯片图案。Lasertec是全球唯一能够提供EUV光罩基板缺陷检测设备的企业，其采用与EUV光刻相同的13.5nm波长进行检测 [^114^]。台积电、三星、英特尔等巨头的先进制程产线均依赖Lasertec设备保障良率。光罩检测设备的交期长达约2年，客户切换成本极高 [^105^]。

定价权分析：设备层垄断的定价权来源于”必买性”与”无替代性”的组合。以TEL为例，台积电每新建一座3nm fab，涂胶显影设备的采购金额约占总设备投资的8-10%，且TEL是唯一的EUV Track供应商——这意味着TEL在EUV Track上拥有绝对定价权。DISCO的定价权则体现在耗材的重复购买上：一台划片机的使用寿命约5-7年，但刀片和磨轮的更换周期仅为数周至数月，形成持续的收入流。Advantest受益于AI芯片测试需求的结构性增长——Chiplet架构和HBM堆叠技术使单颗芯片的测试时间翻倍，测试设备需求增速超过芯片出货量增速。

3.3 精密零部件层垄断：机器人与光通信的”关节锁”

精密零部件层的垄断与前两层存在本质差异：材料层和设备层的垄断主要围绕半导体制造展开，而精密零部件层的垄断同时覆盖人形机器人和光通信两大新兴赛道。这一层级的核心特征是”物理不可替代性”——减速器和调制器的性能直接决定了终端产品的运动精度和信号传输速率，且没有已知的替代技术路径。

表3-3 精密零部件层垄断格局

纳博特斯克在RV减速器领域占据约61.41%的全球市场份额，全球市场CR10超过83% [^47^]。RV减速器采用行星齿轮与摆线针轮组合的两级减速结构，能够实现高扭矩输出（最大可达5000Nm），具备刚性强、抗冲击能力突出的特点，是工业机器人基座和大臂关节的核心传动部件 [^35^]。纳博特斯克的壁垒不仅在于精密加工能力——摆线齿轮的齿形精度要求达到微米级——更在于30年积累的材料疲劳数据和润滑技术，这些know-how无法通过逆向工程获取。

哈默纳科在谐波减速器领域占据约82%的全球销售额市占率 [^30^]。谐波减速器以结构简单、体积小、传动比大（单级50-320）为特征，主要用于机器人手腕、手指等需要精细动作的部位 [^35^]。人形机器人关节的技术迭代正在强化哈默纳科的地位：特斯拉Optimus、波士顿动力Atlas等新一代人形机器人对关节的力矩密度和响应速度要求远超传统工业机器人，而哈默纳科的谐波减速器在传动效率和零背隙特性上尚无同等级的替代方案。

富士通在铌酸锂调制器领域占据约70%的全球市场份额 [^116^]。铌酸锂调制器是将电信号转换为光信号的核心器件，是1.6T及以上高速光模块的”心脏”。全球仅日本富士通、住友电工和美国Lumentum（2019年被光库科技收购）三家厂商能够批量生产电信级铌酸锂调制器 [^117^]。随着AI数据中心对光互连带宽的需求从800G向1.6T、3.2T升级，铌酸锂调制器的战略价值持续提升。薄膜铌酸锂（TFLN）技术有望将调制器的尺寸缩小一个数量级，但这一技术的产业化仍需依赖住友金属矿山和信越化学供应的高质量铌酸锂晶体基材。

基恩士（Keyence）是机器视觉领域的全球龙头企业，1970年成立于日本大阪。公司70%的产品为世界首创或业界首创，过去十年毛利率均值达81% [^120^]。基恩士的独特商业模式值得产业投资者关注：公司采用”无工厂化”运营模式，将生产环节外包，资源集中在高附加值的研发和直销服务上；同时坚持标准化产品策略，通过”提案型”研发模式紧密绑定客户需求 [^120^]。在人形机器人感知系统中，基恩士的视觉传感器和深度学习算法正成为关键使能技术。

结构性壁垒分析：精密零部件层的不可替代性来源于三个结构性因素。第一，物理性能天花板——RV减速器的扭矩密度和铌酸锂调制器的电光系数均取决于材料的物理特性，而日本企业掌握的正是将这些物理特性工程化的工艺能力。第二，系统级锁定——纳博特斯克的减速器必须与安川、发那科的伺服电机、THK的直线导轨配合使用，形成完整的日本供应链生态；富士通的调制器必须与住友电工的特种光纤匹配才能发挥最佳性能。第三，认证时间壁垒——机器人整机厂商对减速器的认证周期通常为2-3年，光模块厂商对调制器的认证周期同样超过18个月。这意味着即便出现技术突破，新进入者也需要数年时间才能获取有意义的份额。

三重垄断结构的深层含义在于：日本硬科技企业的不可替代性不是单点技术的领先，而是材料-设备-零部件三个层级之间的相互强化。信越化学的硅片需要TEL的涂胶显影设备来加工，TEL的设备需要JSR的光刻胶来配合，JSR的光刻胶需要信越化学提供的高纯度感光剂——三个层级构成了一个自我强化的闭环系统。对于产业投资者而言，这一结构意味着日本硬科技企业的垄断壁垒不仅难以被打破，反而会随着制程节点的缩小和机器人/光通信市场的扩张而持续加深。任何试图绕过这一垄断体系的替代方案，都必须同时突破三个层级的技术壁垒——这在可预见的未来几乎不可能实现。

4. 投资逻辑与赛道催化剂

4.1 硅片赛道

硅片是晶圆制造的物理基底，信越化学与SUMCO合计占据全球12英寸硅片约55%份额，前五大供应商垄断90%以上市场。这一格局源于硅片制造的资本密集（一座12英寸工厂投资超20亿美元）与工艺know-how壁垒（拉晶速度、氧含量控制需十年以上积累）。SEMI数据显示2020—2024年全球新增30余家300mm芯片制造厂，台积电、三星、Intel的CAPEX直接转化为硅片订单。信越化学2024财年Q2电子材料部门营收同比增长3.0%至2,270亿日元，董事轰正彦确认”硅晶圆需求终于触底”，12英寸产品出货量在AI需求带动下将自2024Q3逐步增加 [^44^]。投资者需关注台积电亚利桑那厂二期设备进场（2025H2）、Intel 18A节点量产（2025）等催化剂。风险为下游CAPEX不及预期及中国大陆硅片厂商沪硅产业等在中低端扩产的价格压力。

4.2 光刻胶赛道

光刻胶是光刻工艺中将电路图形转移至晶圆的”媒介”。2024年全球光刻胶市场约64.28亿美元，半导体光刻胶占60% [^166^]。JSR独占EUV光刻胶全球约90%份额 [^160^]，TOK与富士胶片在ArF/KrF领域合计占约70%。光刻胶的分子级配方壁垒——光敏剂、树脂、溶剂比例需数十年迭代，且每代制程对灵敏度、线边缘粗糙度要求指数级提升。富士胶片已向静冈工厂投资45亿日元生产EUV光刻胶，目标将半导体材料营收提升至2024财年的1,500亿日元（+30%）[^49^]。Techcet预计EUV光刻胶市场以年超50%增速增长至2025年。国产替代难度极大：中国ArF光刻胶国产化率不足1%，EUV完全依赖进口 [^166^]。JSR于2023年被JIC以约9,000亿日元收购私有化，反映该资产的国家战略价值。

4.3 ABF膜赛道

ABF膜是全球半导体材料垄断的极端案例——味之素一家占据95%—98%市场份额 [^3^]。该产品用于GPU/CPU封装积层绝缘，满足低热膨胀系数、低介电损耗（Df<0.004）和导线间距<10μm的严苛要求。核心合成工艺专利覆盖至2035年，中国进口依赖度近100% [^47^]。投资逻辑由三重催化叠加：涨价（2026Q3起ABF膜涨价30%，高端型号涨50%）[^4^]、产能扩张（10年投资500亿日元扩产50%）[^24^]、需求指数级增长（AI芯片封装层数从10层跃升至20层以上，单颗用量增3—5倍）。味之素电子材料营收预计五年CAGR超10%，2025年利润372亿日元（+35%）[^24^]。需关注2022年欧盟反垄断调查的后续进展及华正新材等中国替代品的突破节奏。

4.4 ABF载板赛道

ABF载板是AI芯片封装的物理基板，单颗H100需1.5—2片，一台8卡服务器需12—16片 [^4^]。全球前五大厂商为欣兴电子（23.9%）、揖斐电（13.8%）、AT&S（11.8%）、南亚电路（11.4%）和新光电气（11.3%）[^174^]。揖斐电与新光电气深度绑定英伟达/Intel/AMD，是CoWoS先进封装的核心载板供应商。2025—2027年全球ABF载板需求CAGR达24%，但供给端CAGR仅11%，味之素ABF膜已满产，中长期缺口超22% [^3^]。摩根士丹利预测英伟达GB200 2025年出货量150—200万颗，Blackwell系列超450万台 [^88^]，直接拉动载板订单。揖斐电自2024Q4量产GB200项目，推动AI/HPC营收占比大幅跃升 [^94^]。

4.5 半导体设备赛道

日本半导体设备厂商在特定环节拥有绝对定价权。东京电子涂胶显影设备全球市占超70%，探针台与东京精密合计超70%；DISCO切割/研磨设备占约75%；Advantest SoC测试机占约56% [^36^]。SEMI预计2023—2025年全球半导体测试设备市场从63.2亿美元增至84.2亿美元 [^36^]。引擎一：台积电2024年CoWoS产能提升逾150% [^102^]，直接拉动东京电子涂胶显影和Advantest测试机订单。引擎二：CoWoS/3D封装对晶圆处理步骤增加，DISCO持续受益于先进封装产能扩张 [^41^]。日本十大设备厂商2024年Q2营业利润达3,200亿日元（+80%），Advantest将FY2024营收目标上调至6,000亿日元 [^81^]。投资需关注设备订单领先营收1—2个季度的先行指标效应。

4.6 MLCC/被动元件赛道

MLCC被称为”电子工业大米”，2024年全球市场约1,006亿元人民币 [^4^]。村田占全球约35%，TDK约10%，三星电机约20% [^29^]。村田预估AI服务器MLCC需求2025年前将成长1倍以上 [^40^]；单台AI服务器用量1.5—2.5万颗，是传统服务器5—8倍 [^29^]。汽车电子化方面，电动车单车MLCC约1.8万颗（燃油车6倍）[^29^]。供给端，村田和三星电机稼动率已达95% [^4^]，日韩厂商经历上一轮”扩产—过剩—亏损”教训后对新建产能极为谨慎，2025H2—2026年2月现货价格上涨约20% [^4^]。村田FY2024营收预计1.7万亿日元（+3.6%），营业利润3,000亿日元（+39.2%）[^45^]。

4.7 减速器赛道

精密减速器是机器人关节”骨骼”。纳博特斯克RV减速器全球市占约60%，技术垄断30年；哈默纳科谐波减速器市占约50—60%，高端超70% [^32^]。特斯拉Optimus 14个旋转关节均采用谐波减速器，单台约需12—28台（躯干），含灵巧手约30台 [^38^]。哈默纳科预计FY2025人形机器人收入占比达10%（34亿日元），较FY2024不到1亿日元增幅超30倍 [^38^]。2025年被视为人形机器人量产元年，特斯拉Optimus、小米CyberOne等拉动订单。若2030年全球人形机器人销量达100万台，对应减速器市场超200亿元 [^175^]。需注意国产替代加速：绿的谐波已进入特斯拉供应链，国内谐波减速器国产化率从2023年28%跃升至2025年82% [^71^]。

4.8 铌酸锂调制器赛道

薄膜铌酸锂光调制器是1.6T/3.2T光模块核心器件，低损耗、高带宽使其成为高速光通信”刚需品”。全球仅三家可批量供货：富士通占约70%，住友电工和光库科技跟随 [^147^]。稀缺性源于工艺复杂度——薄膜铌酸锂芯片制备涉及精密抛光、电极蒸镀、封装耦合，良率提升需数年。LightCounting预测2028年全球光模块市场达223亿美元 [^33^]，AI光模块2025年超70亿美元。800G光模块需1颗铌酸锂芯片，1.6T需1—2颗 [^35^]。住友金属矿山与信越化学位列铌酸锂晶体全球前三，构成”晶体→调制器”完整日本链。1.6T放量节奏是关键：2025年小批量导入，2026—2027规模化爆发。

4.9 玻璃基板（CPO）赛道

玻璃基板被视为继ABF后的下一代封装核心材料，互连密度可达有机基板10倍 [^84^]。英特尔计划2026—2030年量产 [^82^]；三星2024年中试线、2026年量产 [^149^]；台积电2025年量产CPO模块 [^85^]。CPO通过将光学引擎整合到GPU封装内以光信号取代铜电信号，预计2026—2027年占全球光模块市场30%，2029年端口超1,000万个，市场超130亿美元 [^85^]。玻璃基板提供低损耗电特性与嵌入光波导能力，是CPO的物理载体 [^84^]。AGC（旭硝子）作为全球三大特种玻璃供应商之一，与康宁、肖特合计占高纯电子级玻璃90%+产能 [^156^]。NEG在TGV玻璃基板方面技术领先 [^82^]。

4.10 特种光纤赛道

AI数据中心光互连基础设施依赖超低损耗光纤。古河电工、住友电工、藤仓”光纤御三家”合计占全球特种光纤约60%。古河电工2024财年光纤销量同比+10%，数据中心产品已盈利，DFB激光芯片产能计划提升至2023财年5倍以上 [^158^]。海底光缆是第二增长引擎：全球已部署超140万公里，承载99%洲际通信流量，2024—2028年预计新增约40万公里，驱动来自Google、Meta、微软跨洋数据中心互联。

4.11 卫星光通信赛道

卫星光通信利用激光链路实现卫星间高速数据传输，2025年全球市场约31亿美元，预计2035年达96亿美元（CAGR 13.4%）[^159^]。NEC在光网络设备积累深厚，三菱电机为JAXA开发激光通信终端。日本政府6G战略将空天地一体化列为核心方向。该赛道处于早期阶段，收入贡献有限但战略价值显著，适合作为组合中的长期期权配置。

4.12 商业航天赛道

日本商业航天呈”双轨并行”：三菱重工主导H3火箭，Synspective引领SAR卫星数据服务。H3火箭SSO运载能力4吨+，发射成本约50亿日元，为H2A一半 [^87^]，3D打印使LE-9发动机成本降50%+，约90%元件采用商用廉价元件 [^101^]。H3 3号机已于2024年7月成功发射 [^87^]。Synspective已发射5颗StriX SAR卫星，计划构建30颗星座，获70亿日元C轮融资 [^137^]。SAR市场预计从2023年96.25亿美元增至2030年195.69亿美元（CAGR~10%）[^152^]。

4.13 跨赛道比较与组合配置建议

基于12大赛道的独立分析，投资者可从三个维度构建配置框架。

确定性分层：第一梯队（确定性最高）为ABF膜（味之素，95%垄断+涨价+扩产）、半导体设备（东京电子/DISCO/Advantest，台积电CAPEX必买清单）；第二梯队（高确定性）为硅片（信越化学，AI需求复苏）、光刻胶（富士胶片，EUV 50%+增速）、ABF载板（揖斐电/新光电气，GB200拉动）、MLCC（村田，AI服务器5—8倍用量）、特种光纤（古河电工，数据中心+海底光缆）；第三梯队（成长弹性最大但不确定性较高）为减速器（人形机器人量产节奏）、玻璃基板（CPO量产时间）、铌酸锂调制器（1.6T渗透速度）、商业航天（H3商业化）和卫星光通信（6G标准）。

时间维度：短期（2024—2025）催化最明确的是ABF膜（涨价落地）、半导体设备（订单确认）、MLCC（需求翻倍）、硅片（触底回升）；中期（2025—2027）关注ABF载板（GB200放量）、铌酸锂调制器（1.6T渗透）、特种光纤（海底光缆高峰）；长期（2027—2030）聚焦玻璃基板（CPO规模化）、减速器（人形机器人十万台级）、卫星光通信与商业航天（6G+星座成熟）。

风险平衡：ABF膜、光刻胶、硅片属于”低风险中高收益”核心仓位；半导体设备、ABF载板、MLCC、特种光纤属于”中风险中高收益”卫星仓位；减速器、玻璃基板、铌酸锂调制器、商业航天、卫星光通信属于”高风险高收益”期权仓位。铌酸锂调制器因全球仅三家供货的极端稀缺性，兼具高确定性和高弹性，可作特殊配置。

5. 方法论附录：产业链传导映射分析框架

硬科技产业链的分析传统上依赖两种路径：自上而下（macro-to-micro）的总量判断，或自下而上的个股筛选。这两种方法在应对产业链深度耦合、技术瓶颈跨层级传导、垄断结构隐蔽性等特征时，均存在分析盲区。本报告采用的”产业链传导映射分析框架”（Supply Chain Transmission Mapping Framework，STMF）试图在两者之间建立一座方法论桥梁——通过四层逐层递进的分析工具，将产业链的垂直结构、横向传导、垄断特征与投资催化剂系统性地整合为一个可复用的分析体系。

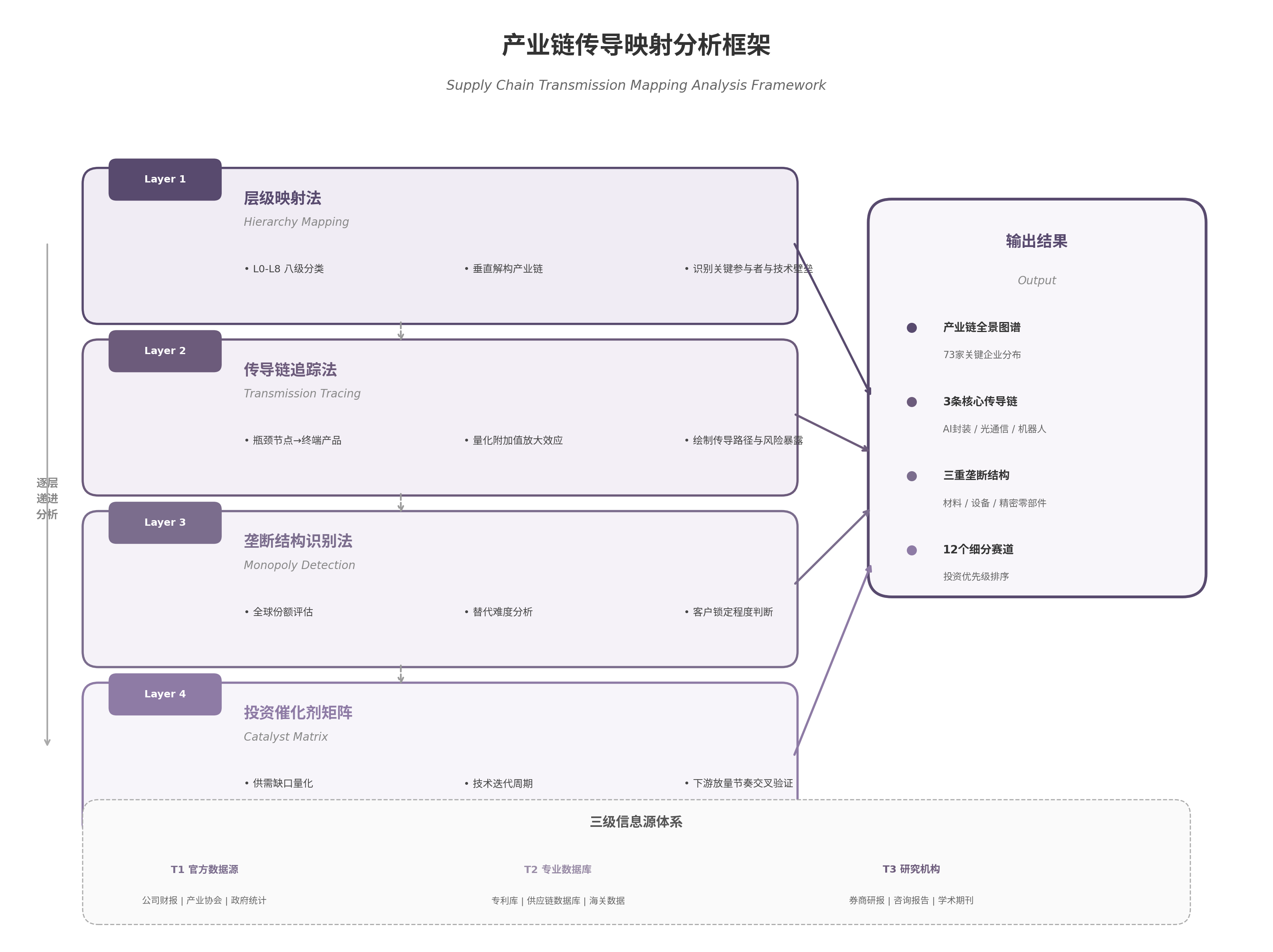

产业链传导映射分析框架

5.1 分析框架的四层方法论

5.1.1 层级映射法：从原材料到终端应用的垂直解构

层级映射法（Hierarchy Mapping）的核心任务，是将一条复杂产业链分解为若干技术-经济层级，并在每一层识别关键参与者与技术壁垒。本报告将日本硬科技产业链划分为从L0（基础材料）到L8（商业航天）共九个层级，涵盖73家核心企业。这种划分并非简单的行业分类，而是基于两个判据：一是技术壁垒的可迁移性，即该层级的核心技术是否能在产业链内部跨环节复用；二是价值分配的话语权，即该层级企业在上下游谈判中的议价能力。

层级映射法的操作步骤包括：首先，确定产业链的终端应用市场（如AI算力服务器、人形机器人），逆向追溯至上游原材料，绘制完整的环节链条；其次，对每个层级进行”技术指纹”标注——记录该层级所依赖的核心工艺、专利密集度及设备专用性程度；最后，识别”跨层卡位”型企业，即业务横跨两个以上层级、凭借技术协同形成复合壁垒的公司。在本报告中，信越化学（Shin-Etsu Chemical）即为L0硅材料与L1半导体材料之间的跨层卡位典型，其高纯硅与光刻胶的协同开发构成了单一层级分析难以捕捉的竞争壁垒。

5.1.2 传导链追踪法：从瓶颈节点到终端产品的路径绘制

传导链追踪法（Transmission Tracing）关注的问题是：当产业链某一环节出现供给冲击、价格异动或技术迭代时，这种扰动如何沿产业链向下游传导，最终影响哪些终端产品和市场？本报告识别出三条核心传导链——AI算力芯片封装链（ABF载板→GPU封装→AI服务器）、光通信/CPO链（光学晶体→光模块→数据中心）以及人形机器人关节链（精密减速器→伺服电机→机器人整机），分别代表了材料驱动、组件驱动和精密制造驱动三种传导模式。

传导链追踪的关键在于量化”附加值放大效应”（Value Amplification Factor，VAF）。具体而言，当上游材料价格上涨一定幅度时，经过中游加工、下游集成的层层加价，终端产品成本的增幅往往被数倍放大。以ABF载板链为例，ABF膜材料成本占载板总成本约15%-20%，但载板占AI服务器GPU模块成本的5%-8%，当ABF膜因供需缺口涨价30%时，经传导放大后对GPU模块成本的净影响约为1.5%-2.4%——这一数字看似有限，但在NVIDIA GB200量产规模达到百万台级别的情境下，对应数亿美元的成本增量，足以触发供应链的重新议价。传导链追踪法的价值，正是将这种隐性成本传导显性化，帮助分析师预判瓶颈节点的实际经济冲击力。

5.1.3 垄断结构识别法：全球份额、替代难度、客户锁定三维评估

垄断结构识别法（Monopoly Detection）旨在回答一个核心问题：某家企业的市场主导地位是真实的”不可替代性”，还是可被竞争者复制的暂时领先？本报告采用三维评估矩阵：全球市场份额（定量指标，以CR3或单一企业市占率衡量）、替代难度（定性-定量结合，评估技术know-how深度、客户认证周期、设备专用性），以及客户锁定程度（以客户转换成本、双源采购意愿、长期合约覆盖率为指标）。

三个维度的交叉分析产生四类垄断结构。第一类为”深度垄断”——三个维度均处于极端位置，如EUV光刻胶领域JSR、东京应化合计占据超过90%份额，替代难度极高（客户认证周期3-5年），且台积电、三星等客户几乎不存在双源采购空间。第二类为”规模垄断”——份额高但替代难度中等，如部分通用化学品领域，竞争者扩产即可侵蚀份额。第三类为”锁定垄断”——份额不高但客户转换成本极高，如某些定制化精密零部件。第四类为”脆弱垄断”——表面份额高，但技术迭代可能绕过现有护城河，如部分传统封装材料。在本报告的产业链扫描中，材料层、设备层和精密零部件层各发现多个深度垄断节点，这些节点构成了日本硬科技产业链”不可替代性”的实质支撑。

5.1.4 投资催化剂矩阵：供需缺口×技术迭代周期×下游放量节奏

投资催化剂矩阵（Catalyst Matrix）是四层方法论中最接近投资决策的一层，其核心逻辑是：单一催化因素（如产品涨价）往往不足以支撑持续性投资逻辑，只有当供需缺口、技术迭代周期、下游放量节奏三个维度形成共振时，才构成高置信度的投资窗口。

本报告将三个维度设计为一个三维评估空间。供需缺口维度量化当前及未来12-18个月的供需失衡程度（以价格变动率、交货周期、产能利用率综合评分）；技术迭代周期维度评估目标公司是否处于下一代产品放量前夜（以R&D投入占比、新品发布时间表、客户送样进度为指标）；下游放量节奏维度追踪终端市场的订单可见度（以龙头客户资本开支指引、月度出货数据、渠道库存为参照）。在本报告的12个细分赛道筛选中，ABF载板赛道同时满足三个维度的正向催化——ABF膜涨价30%体现供需缺口、3.2T光模块与GPU封装升级构成技术迭代、NVIDIA GB200量产时间表提供下游放量节奏——因此被列为优先级最高的投资主线之一。相比之下，仅满足单一维度的赛道（如传统封装材料的季节性涨价）则被归类为短期交易性机会而非中期配置标的。

5.2 框架复用指南

5.2.1 框架应用于其他硬科技产业链的分析步骤

STMF框架的设计初衷即为跨产业链复用。将该框架应用于其他硬科技领域（如中国半导体、美国AI基础设施、欧洲新能源等），可遵循以下标准化步骤。

第一步：产业链边界界定与层级划分。 以目标终端产品为锚点，逆向拆解至最上游原材料，划分5-10个技术-经济层级。层级的颗粒度取决于分析的精度需求——对于初步扫描，5-6个层级即可；对于深度拆解，可细化至10个以上。关键在于确保每个层级都有可识别的”技术指纹”和”关键参与者名单”。在中国半导体产业链分析中，层级划分需特别关注设备层与材料层的交叉区域，因为该领域是中国国产替代的主攻方向，技术迭代速度远高于日本产业链的成熟环节。

第二步：传导链识别与附加值放大效应测算。 从已识别的瓶颈节点出发，绘制至少2-3条核心传导链至终端应用。传导链的选择标准是其经济敏感度——即上游10%的价格或供给变动，是否能在终端市场产生超过1%的成本冲击。在美国AI基础设施分析中，传导链可从NVIDIA GPU出发向上追溯至CoWoS封装产能、再至ABF载板与EMC材料，最终触及日本供应链的多个节点，形成一条跨国产能制约链。

第三步：垄断结构三维扫描。 对每一层级的头部企业（通常选择CR3范围内的公司）进行全球份额×替代难度×客户锁定的三维评分。评分可采用1-5分制，最终汇总为”垄断深度指数”。欧洲新能源产业链（如功率半导体、逆变器、电池材料）的分析中，该步骤尤为关键——欧洲企业在IGBT模块、碳化硅衬底等领域占据主导地位，但中国企业正以成本优势发起冲击，垄断深度的动态变化是判断投资窗口的核心变量。

第四步：催化剂矩阵交叉验证。 为每个细分赛道建立供需缺口×技术迭代×下游放量的三维评分，筛选同时满足两个及以上正向催化的赛道作为中期配置重点，单一催化的赛道作为短期交易标的。在中国半导体国产替代主题中，技术迭代周期（如设备厂商的新品验证进度）往往比供需缺口具有更强的催化剂效应，因为政策驱动下的需求端确定性较高，变量主要集中于技术突破的时间点。

5.2.2 数据获取与验证的关键渠道

产业链分析的可信度高度依赖数据源的层级结构。本报告建立”三级信息源体系”，确保每个关键数据点均可追溯至至少两个独立来源的交叉验证。

T1官方数据源构成分析的事实基础。公司财报中的分部门营收与毛利率数据，是判断垄断深度和议价能力的第一手材料；产业协会（如SEMI的全球半导体设备统计、JEITA的日本电子零部件统计）提供的中观数据，可用于验证公司层面数据的代表性。T2专业数据库的价值在于揭示财报中未披露的信息——专利数据库可追踪企业的技术布局前瞻度，供应链数据库可验证客户-供应商关系的稳定性。T3研究机构提供的是市场共识与独立判断的对照——当多个独立券商对某一赛道的市场规模预测收敛于狭窄区间时，该数据的可采信度显著提升；当预测分歧较大时，则提示分析师需深入审视假设差异的来源。

数据验证的一条核心原则：任何用于投资结论的关键数据（如市场份额、增长率、价格变动幅度），必须至少来自两个不同层级的信息源的交叉确认。单一来源的数据，无论其出处多么权威，仅可作为假设输入，不可作为结论依据。这一原则在应对产业链分析中常见的”信息黑箱”问题时尤为重要——日本中小企业的财务透明度较低、部分细分领域的产业统计存在覆盖盲区，交叉验证是确保分析稳健性的唯一路径。

对产业分析师与投资研究员而言，STMF框架的价值不仅在于其在日本硬科技产业链分析中的实证有效性，更在于其方法论的可迁移性。四层工具既可作为完整的分析流水线使用，也可根据具体研究需求拆解为独立模块——层级映射法适用于任何需要快速建立产业链认知的场景，垄断结构识别法可作为个股深度研究的标配工具，投资催化剂矩阵则为赛道比较与配置排序提供结构化框架。在全球硬科技产业链加速重构的背景下，一套标准化的传导映射分析工具，是应对复杂性、降低分析偏差、提升决策一致性的必要基础设施。
